Установка направляющих для выдвижных ящиков

Как подобрать метабокс

При выборе выдвижной системы метабокс следует учитывать:

• габаритные размеры ящика и дополнительных комплектующих;
• комплектацию системы;
• производителя.

Определение размеров

Чтобы собрать метабокс, выдвижную систему необходимо дополнить:

• дном;
• фасадом;
• задней стенкой.

Расчет размеров указанных элементов производится по следующим формулам:

1. ширина днища определяется как разница между внутренней шириной мебельного корпуса и значением в 31 мм (что требуется для размещения направляющей);
2. длина днища = длине выбранной системы метабокс – 1 мм;
3. ширина задней стенки ящика и фасада определяется как разница между внутренней шириной мебельной секции и параметром в 31 мм;
4. длина фасада и задней стенки = высоте метабокса – 15 мм.

Правила проведения расчета размеров комплектующих

Для самостоятельного расчета можно воспользоваться не только представленными формулами, но и специализированными программами, располагающимися на сайте производителя мебельной фурнитуры. Например, крупнейший производитель выдвижных систем для ящиков – компания Blum – предлагает программу  DYNAPLAN.

Рабочее окно для проектирования мебели от компании Блюм

Выбор комплектации

Помимо габаритных размеров при выборе системы необходимо учитывать и комплектацию. Стандартные ящики могут дополнительно комплектоваться:

• рейлингами, позволяющими увеличить высоту боковой стенки и, соответственно, вместимость ящика;
• системой плавного закрытия. Ящик с доводчиком при закрытии не стукается о каркас, что исключает возможность образования трещин (сколов и так далее) и продлевает срок службы мебели;

Ящик-метабокс с системой плавного закрывания на днище

  При выборе метабокса с доводчиком необходимо при проведении расчетов высоту проема увеличить на 3 мм, так как система плавного закрывания устанавливается на днище ящика.

системой разделения внутреннего пространства ящика для хранения мелких предметов. По аналогии с рейлингами существуют внутренние системы, позволяющие разделить пространство ящика на несколько более маленьких ячеек. Такие системы используются для хранения баночек, кухонных принадлежностей, носков и так далее.

Системы для разделения внутреннего пространства в ящике

Популярные производители

Не менее важно при выборе выдвижной системы определиться и с компанией производителем, так как именно от изготовителя зависят такие параметры, как:

• качество;
• надежность;
• срок использования;
• ремонтопригодность;
• взаимозаменяемость компонентов.

Наиболее популярными производителями выдвижных систем, в том числе и метабоксов, являются:

1. австрийская компания Blum.Основными преимуществами производителя являются:

• изготовление высококачественных и высокотехнологичных выдвижных систем в соответствии с пожеланиями пользователей;
• постоянная поддержка клиентов. На сайте изготовителя располагаются удобные сервисы для проведения расчетов выдвижных систем, инструкции по сборке ящиков, онлайн-консультант;
• разнообразие моделей. Наибольшей популярностью пользуются системы длиной 500 мм;

Размеры метабоксов Блюм

наличие ящиков с возможностью полного выдвижения, что делает процесс использования системы более удобным.

Среди недостатков можно выделить относительно высокую стоимость продукции Блюм, что полностью перекрывается качеством и длительностью использования.

1. немецкая компания Hettich. Цена на выдвижные системы также высокая, но разнообразие моделей, высокое качество, поддержка клиентов в режиме онлайн позволяют отдать предпочтение именно фирме Хеттих.

Фурнитура от германского производителя

Качественная мебельная фурнитура по более приемлемым ценам изготавливается:

• польской компанией GTV. Основное отличие – изготовление метабоксов увеличенной длины (до 750 мм);
• итальянской компанией Fgv. Преимуществом производителя является простота сборки конструкции метабокса;
• российских компаний Боярд и Firmax, выпускающих качественную фурнитуру по самой низкой стоимости.

Почему Meta Box?

Есть много других плагинов для удобной работы с метаполями в WordPress, например Advanced Custom Fields (ACF), или Carbon Fields, подробный обзор по которому мы делали…

Так зачем нам нужен очередной плагин? — Потому что метаполя в WordPress — это очень мощный и востребованный инструмент и работать с ним нужно уметь наиболее эффективно. Каждый плагин обладает своими плюсами и минусами, например, ACF имеет админ-интерфейс для создания метаполей из-за которого он превратился в монстра… Carbon Fields имеет отличную от Meta Box логику кода. Другие плагины, не дотягивают по функционалу и т.д.

Нельзя однозначно сказать, что Meta Box — это эталон, он просто другой и кому-то он покажется удобнее, а кому-то нет. Пока мы не беремся давать оценку, а просто хотим разобраться в плюсах и минусах каждого из популярных плагинов для метаполей.

Расширения для Meta Box

Расширения — это плагины, расширяющие функционал Meta Box. Под каждую задачу своё расширение — это позволяет иметь в составе только то, что нужно!

Создание и управление произвольными типами постов и таксономиями в WordPress с помощью простого в использовании интерфейса.

Добавляет содержимое произвольных полей в Yoast SEO Content Analysis, чтобы получить правильный SEO рейтинг.

Добавляет произвольные поля в комментарии WordPress. Поддерживайте все типы полей и параметры.

Создание и управление таксономиями через удобный интерфейс WordPress.

Ограничивает количество символов или слов, введенных в полях типа и .

Интеграция Meta Box и FacetWP. Позволяет создавать произвольные поля для поиска и фильтрации во фронтэнде.

Добавляет значение метаполей из постов и терминов в WP REST API.

• 1 год обновлений (для Lifetime Bundle бессрочно)
• 1 год индивидуальной поддержки (для Lifetime Bundle бессрочно)
• Неограниченное количество сайтов

Продаются по отдельности или в виде пакета расширений:

Создание произвольных метабоксов и произвольных полей с помощью мышки.

Создание повторяющихся групп произвольных полей для улучшения внешнего вида и структуры метабоксов.

Создание страниц настроек для тем, плагинов или веб-сайтов с красивым синтаксисом.

Позволяет добавлять произвольные поля рубрикам, тегам или любым произвольным таксономиям с помощью простого синтаксиса.

Добавляет логику показа пользовательских метабоксов и произвольных полей в зависимости от разных условий.

Показывает или скрывает метабоксы по ID, шаблону страницы, таксономии или пользовательской функции.

Создает во фронтэнде формы, позволяющие сохранять пользовательский контент. Их можно использовать всюду с помощью шоткода.

Отображает поля более красиво. Помещает их в сетку с 12 колонками, позволяя сделать метабоксы более компактными.

Позволяет легко создавать вкладки для метабоксов. Поддержка 3 стилей вкладок WordPress и вкладка c иконками.

Отображает произвольные поля в таблице постов для всех их видов.

Позволяет сохранять данные произвольных полей в пользовательскую таблицу вместо хранения их в метатаблицах по умолчанию. При грамотном подходе уменьшает размер базы данных и увеличивает производительность.

Отслеживает изменения пользовательских полей в виде ревизий WordPress. Сохраняйте, сравнивайте, легко восстанавливайте изменения.

Добавляет пользовательские поля в профиль пользователя.

Автоматически и мгновенно заполняет данными о местоположении с помощью Google Maps Geolocation API.

Позволяет определить шаблон для метабокса или метаполя.

Отображает справочную информацию для полей, используя красивые всплывающие подсказки.

Переключает метабоксы по шаблону страницы, типу поста, таксономии (включая категорию) с помощью Javascript.

Разнообразие возможностей благодаря универсальному дизайну

Ассортимент METABOX на базе небольшого количества комплектующих предоставляет возможность реализовать самые разнообразные конструкции. Например, при использовании ящика с высоким фасадом можно выбрать релинг или одностенный BOXSIDE.

Обзор ассортимента

Стандартный ящик/Ящик с высоким фасадом

Внутренний ящик / Высокий внутренний ящик

Высота N — 57 мм

Высота N — 57 мм

Высота N — 57 мм

Высота M — 89 мм

Высота M — 89 мм

Высота M — 89 мм

Высота K — 121 мм

Высота K — 121 мм

Высота K — 121 мм

Высота H — 153 мм

Высота H — 153 мм

Высота H — 153 мм

Высота B — 154 мм

Высота B — 154 мм

Высота B — 154 мм

Высота D — 218 мм

Высота D — 218 мм

Высота D — 218 мм

METABOX представлен в кремово-белом цвете (RAL 9001).

Технологии движения

Многократно испытанную систему амортизации BLUMOTION можно использовать также с ящиками METABOX: благодаря ей ящики всегда закрываются мягко и бесшумно – независимо от скорости закрывания и веса содержимого. Что особенно практично и экономично: для корпусов шириной до 900 мм Вам потребуется только один BLUMOTION.

Вам может быть интересно.

ORGA-LINE

Система внутренних разделителей для ящиков

Конфигуратор изделий

Быстрый и простой подбор необходимой фурнитуры

Метабоксы, высота 54 мм

Техническое описание: Материал: сталь Покрытие ролика: полимер Высота боковины: 54 мм Нагрузка до 25 кг Частичное выдвижение Функция самозакрывания Возможность регулировки фасада по горизонтали и вертикали + — 1 мм фасад крепится непосредственно направляющим Цвет: серый и белый размерный ряд: 450 мм, 500 мм

Внимание!!! Все направляющие для метабоксов монтируются в корпус мебельного изделия с отступом 2 мм от края

Схема установки ящика и расчет размера дна ящика и задней стенки

Размеры дна ящика и задней стенки расчитываются из расчета внутренних габаритов корпуса минус 31 мм.

Например: корпус и ящик мебельного изделия сделан из ЛДСП — 16 мм габаритные размеры корпуса мебельного изделия — 500 мм внутренние габариты корпуса =500мм — 32 мм = 468 мм дно ящика и задняя стенка = 468 мм — 31 мм = 437 мм
	1111111
Схема присадки задней стенки:	Схема присадки фасада:

Размер невыдвижной части ящика и минимальной глубины корпуса

Для расчета размера невыдвижной части ящика можно воспользоваться следующей таблицей:

		Длина L, мм	Длина L1, мм	AV, мм
	450	453	94
	500	503	103

Как правильно установить

Недостаточно выбрать хорошую фурнитуру, способ и порядок монтажа не менее важен. В упаковке с механизмом как правило находится инструкция. Популярные бренды также размещают буклет каждой модели на сайте компании. Если же вы купили продукцию китайского производителя без имени и хотите собрать механизм самостоятельно, а никакой документации в наличии нет, предлагаем универсальное руководство по установке газлифта.

Чтобы прикрепить доводчик, следуйте нехитрым правилам:

1. Перед установкой газлифта нарисуйте разметку по шаблону на дверце и корпусе шкафа.
2. Прикрутите петли в размеченные места.
3. Окончательно ставить механизм следует после того, как надежно закрепили петли.
4. Вставьте концы доводчика в специальные отверстия внутри петель до характерного щелчка.

Подробное объяснение процесса представлено в видеоролике. После установки проверьте работу механизма. Если дверка закрывается не до конца, отрегулируйте плотность крепления доводчика винтом.

О монтаже остальных видов читайте в соответствующих инструкциях.

Возможности Meta Box

Создание метаполей для всего

• Для записей, страниц и типов записей. Доступно из коробки.
• Для профиля пользователя. На основе расширения MB User Meta.
• Для элементов таксономий (терминов). На основе расширения MB Term Meta.
• Страница настроек для темы или плагина. На основе расширения MB Settings Page.

Более 40 разновидностей полей

• Плагин позволяет создавать поля типов: текст, текстовая область, визуальный редактор, изображение, файл, сообщение, выбор, флажок, радиокнопки, выбор времени, выбор таксономии, выбор пользователя, oembed и другие.

• Повторяемые поля почти для всех типов. Также поддерживаются повторяемые группы полей на основе расширения Meta Box Group.

Для разработчиков

• Данные метаполей сохраняются как принято в WordPress. А значит получать их можно встроенными функциями WP.
• Работает с Composer, если нужно включить плагин в свой проект.
• Совместим с плагином мультиязычности WPML (официально поддерживается командой WPML).
• Множество хуков для внедрения и изменения функций плагина.

Общие понятия о направляющих для ящиков типа метабокс

Метабокс – это система направляющих, созданная на базе роликовых направляющих.

В метабоксах, в отличие от роликовых направляющих, боковиной ящика является часть системы направляющих, вторая часть метабокса аналогичная роликовым направляющим и крепится к боковой стенке корпуса тумбы или боковой стенке секции шкафа купе.

Рис. 1. Кухонная тумба с ящиками на направляющих метабокс

В России можно также встретить такое название как металлбоксы, но это аналог метабоксов. Метабоксы в основном система направляющих частичного выдвижения, но у Blum есть решения по метабоксам полного выдвижения.

Направляющие системы метабокс покрыты ударопрочной или эпоксидной эмалью, которую не так просто сколоть в фирменном исполнении, чего не гарантируют дешевые китайские производители.

Проблемы с эксплуатацией метабоксов возникают при неправильном расчете и монтаже. Пластмассовые ролики в метабоксах стойки к высоким нагрузкам, метабоксы выдерживают динамическую нагрузку аналогичную роликовым направляющим, порядка 25 кг. Преимущества и недостатки подробно описаны в обзорной статье о видах направляющих для выдвижения ящиков.

Внимание :

Высота боковин ящиков с направляющими метабокс 54, 86, 118 и 150 мм.

Если раздражает неплавное закрывание метабоксов, то механизм плавного закрывания BLUMATIC позволяет свести этот негативный момент при использовании метабоксов к минимуму.

Метабоксы для ящика под духовку

Метабоксы высотой 54 мм обычно используют для ящика в тумбе для духовки. При высоте встроенной духовки около 600 мм, остается мало места, направляющие метабокс высотой 54 мм позволяют использовать оставшееся пространство для изготовления ящика для хранения сковородок, поддонов.

Рис. 2. Ящик метабокс высотой 54 мм под духовку

Рис. 3. Ящик на самых маленьких по высоте направляющих метабокс для тумбы под духовку

Цена метабоксов в зависимости от глубины ящика и высоты бортов ящика от Blum находится в диапазоне от 230 до 350 руб. за комплект направляющих метабокс. Какие типоразмеров бывают для метабоксов, читайте в разделе направляющие для ящиков.

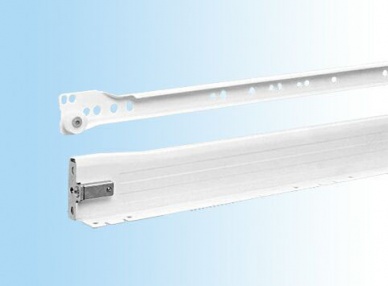

Рис. 4. Направляющие Метабокс ( Metabox)

Рис. 5. Ящик метабокс с двумя релингами

Рис. 6. Ящик метабокс с Boxside

Доводчики для кухонных шкафов

Доводчики делают кухню удобнее

Доводчики устанавливаются на большинство современных моделей мебели. Имея под рукой инструкцию, не составит труда самостоятельно установить механизм на любые модели кухонных фасадов.

Петли призваны удерживать дверки в закрытом состоянии. Это означает, что дверцы не защищены от резкого закрытия (сильный хлопок, повреждение поверхности). Если внутри дверки находится стекло или дверка полностью стеклянная, то сильное воздействие на нее может привести к трещинам.

Принцип действия

Процесс работы доводчиков прост. Механизм – пружина, которая надежно спрятана внутрь специальной металлической капсулы, наполненной маслом или жидкостью с силиконом. Скорость закрытия дверок регулируется при помощи специальных клапанов.

На дверцу кухонного фасада из массива оказывается давление, и она начинает закрываться под действием своего веса. В свою очередь дверь все сильнее начинает действовать на упор доводчика. Жидкость, которая покрывает пружину, стекает в гильзу капсулы (заднюю ее часть). В гильзе ее удерживает двойная система сальников. Специальный регулировочный элемент, который сужает и расширяет канал оттока, позволяет контролировать скорость закрытия дверок. Это происходит за счет регулировки этим элементом скорости движения поршня.

Хорошие доводчики защищают шкафчик от повреждений

Закрываясь, дверка сильнее действует на доводчик. Регулировочный элемент расширяется все сильнее и канал оттока поршня из-за этого становятся все меньше. Поршень замедляется, что позволяет дверце закрываться плавно и бесшумно.

Газовые доводчики чаще устанавливают на дешевые кухни. Принцип их работы заключается в следующем – дверь закрывается на максимальной скорости до определенного момента. В конце цикла закрытия, дверь действует на доводчик, который использует газ, находящийся в капсуле. Благодаря этому, дверка шкафа закрывается бесшумно и плавно.

Преимущества и недостатки

Плюсы о которых стоит знать:

• Плавное закрытие двери, предотвращающее поломки.
• Полное закрытие дверки.
• Если происходит значительная поломка доводчика, масло или жидкость остаются внутри капсулы. Жидкость не портит поверхность навесных полок с ящиками.
• Выдерживают достаточную нагрузку (можно использовать для массивных дверей).
• Большой выбор и различная стоимость механизмов.
• Длительный срок использования доводчиков.
• Легкая установка.

Недостатки:

• Монтаж механизма должен быть правильным (строго по инструкции).
• Внешний вид установленного доводчика не очень эстетичный.
• Масляные доводчики работают хуже при низких температурах (повышенная вязкость масла).

Механизм для плавного закрывания ящиков метабокс

Механизм BLUMATIC плавного закрывания, в терминологии от Blum это звучит как BLUMOTION, предназначен для ящиков частичного выдвижения с ограничением по ширине корпуса до 900 мм. Механизм нужен один и монтируется он с левой стороны.

Есть, правда тут один нюанс, при использовании механизма BLUMOTION, высота проема для установки ящика с направляющими метабокс увеличивается примерно 3 мм, что не существенно, сомневаюсь, что вы устанавливаете метабоксы очень плотно друг к другу. Стоимость механизма порядка 120 руб.

Рис. 7. Доводчик для ящиков метабокс Blumotion

Рис. 8. Схема установки доводчика механизма Blumotion для метабокса

Ниже приведены фото крепления механизма BLUMOTION на левой боковой стенке тумбы. Рекомендуют для тумб шириной более 900 мм ставить два механизма, но лучше не делать на метабоксах тумбы такой ширины.

Вторая часть механизма закреплена на дне ящика на определенном расстоянии от передней кромки направляющей метабокс.

Рис. 9. Доводчик для метабокса установлен на левую боковую стенку корпуса тумбы

Рис. 10. Доводчик для метабокса закреплен к дну ящика на направляющих метабокс
