Угловые мебельные петли

Какими бывают угловые петли?

• накладные (внутренние), закрепляемые внутри шкафа;
• накладные, расположенные на фасаде и прикрывающие боковую сторону корпуса в открытом состоянии.

1. 30 градусов
2. 45 градусов
3. 120-135 градусов

Такие петли требуются в основном в скошенных торцевых углах, где более широкое открытие невозможно. Устанавливается под углом 120 градусов, поэтому иногда в продаже называются как «Кузнечик».

Такие мебельные петли нужны для трапециеподобных шкафов. Крепятся под углом 135 градусов (встречается маркировка «135 градусов»).

Обычно такая мебельная угловая петля соединяет два фасада, скрепленных между собой.

Отрицательный угол

Такие петли сложно найти в магазинах, потому что они маловостребованы. Применяются они на торцевых шкафах на крайней дверце, которую удобнее открывать с противоположной стороны. Но иногда единственным подходящим вариантом является именно такая мебельная петля.

Это стандартные и самые востребованные параметры угловых петель. При необходимости угол открывания можно сделать любым, но для этого придется обратиться к специалистам, делающим мебельные петли на заказ, указав все желаемые параметры (размер, материал, угол открывания). Недостатком этого является более высокая цена относительно покупки традиционных вариантов угловых петель в магазине.

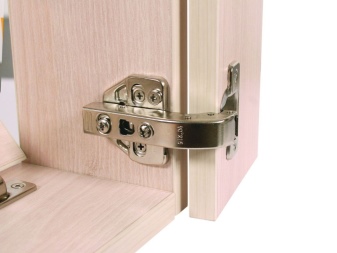

Конструкция угловой петли

Данные петли имеют регулировочные болты, с помощью чего можно выравнивать дверцу с любой стороны и по углу притвора. Они имеют доводчик, благодаря чему дверца закрывается плавно. Это увеличивает срок службы за счет того, что механизм медленнее изнашивается, чем в случае, если бы створка захлопывалась резко.

Углы открывания

Угловую фурнитуру устанавливают на мебель углового типа. В данном случае створки прикрепляются к основанию дверной коробки под заданным углом. Подобные петли позволяют распахивать створки на 30, 45, 90, 135, а также 175 градусов. Наибольшее распространение получили следующие варианты.

• Угловая петля в 30°. Фиксируется к фасаду, расположенному относительно корпуса на 90+30 градусов. Преимущественно востребована в торцевых шкафах гардеробных либо в кухонных гарнитурах. Угол монтажа составляет 120°, поэтому некоторые производители маркируют подобные изделия по установке — в продажу они поступают под названием «петля 120 градусов». В народе эти модели больше известны как «кузнечик».
• Угловая петля 45°. Используется в одно- и двухстворчатых платяных шкафах. Как правило, мебель такого типа присутствует в гардеробных комнатах и кухнях. Закрепляется под углом 135°, поэтому отдельными изготовителями маркируется как «петля на 135 градусов».
• Угловая петля в 120-130°. Нашла применение при сцеплении пары фасадов, соединённых друг с другом под углом в 270°. Петли этого типа открываются гармошкой.
• Реже в точках продажи можно увидеть петли с отрицательным углом. Они не получили широкого распространения на рынке, используются в основном на крайней створке торцевого шкафа, которую проще распахивать с противоположного края. Бывают ситуации, когда именно такая петля становится единственно доступным вариантом.

Перечисленные виды угловых петель относятся к категории стандартных и наиболее распространённых. При необходимости можно задать какой-либо иной угол открывания, например, 60, 15 или 25 градусов. В этом случае придётся обратиться к мастерам, изготавливающим такие под заказ. Они сделают фурнитуру с учётом данных заказчика: размера, желаемого угла открывания и материала. Минусы подобного решения – относительно высокая стоимость и затраты времени на изготовление оптимальной модели.

Виды

Угловые петли применяются для размещения створок подвесных мебельных конструкций — чаще всего это угловые шкафчики гардеробных и кухонные гарнитуры. Такие петли могут различаться по углам распахивания, при этом угол имеет не только численное значение, но также и определённую форму (острый и тупой).

Угловые петли предусматривают регулировочные болты, позволяющие выровнять створку с любой стороны, а также по углу притвора. В них вмонтирован доводчик, который делает открытие дверцы максимально плавным. Подобная конструкция существенно увеличивает эксплуатационный период за счёт того, что механизм изнашивается намного медленнее, чем при резком захлопывании створки.

Угловые петли бывают:

• внутренними — такая фурнитура закрепляется внутри платяного шкафа;
• накладными — они размещаются на фасаде и закрывают боковую сторону корпуса в раскрытом состоянии.

Фурнитура с доводчиком классифицируется в зависимости от разновидности фасада, а также угла монтажа относительно корпуса. Визуально они отличаются от типовых исключительно конфигурацией плеча, внутрь которого вмонтированы особые амортизирующие механизмы. В зависимости от типа изделия доводчик бывает встроенным или накладным. Например, такие петли предлагает на рынке компания Blum.

Отдельную категорию угловых петель представляют собой модели, созданные специально для использования в стеклянных фасадах — они могут быть со сверлением либо без сверления стекла.

В целом все выпускаемые механизмы могут отличаться друг от друга по следующим критериям:

• размером;
• металлом изготовления;
• материалом основания, куда прикрепляются петли;
• разъёмностью конструкции;
• способами фиксации;
• прочностью.

Как правильно устанавливать?

Угломер Пифагора — это вспомогательная шкала, предназначенная для расчетов при подготовке к установке угловых мебельных петель. Его можно купить в специализированном магазине или сделать самостоятельно с помощью плотного картона. В противном случае придется отмерять все самостоятельно.

Ровную сторону угломера нужно прислонить к месту, где будет находиться петля и отметить место, где он будет упираться в нижнюю часть корпуса снизу.

Сначала нужно установить навеску на дверь, а ответную планку расположить на стенке. Это делается на основании предварительной разметки, в ходе которой указывается точка монтажа петли. Достаточно взять линейку и простой карандаш. Определив подходящее место, следует просверлить отверстие для закрепления чашечки. Его размер будет равен толщине петли. Обычно это 11-13 мм.

Затем нужно определить, где будет крепиться навесной элемент. Чтобы сделать это петлю устанавливают в заранее просверленное отверстие и отмечают карандашом точки, где оказались крепежи.

Лучше использовать шаблон, и тогда не придется тратить время на то, чтобы совершать отдельный расчет для каждой петли.

Используя соответствующее по размеру крепежным элементам сверло, нужно проделать отверстия для креплений, после чего следует установить навесную часть петли и закрепить ее на фасаде.

Следующим шагом будет определение точки расположения ответной планки. Дверь шкафа нужно ровно прислонить к корпусу и отметить соответствующую точку

Важно помнить, что при любой неточности и несовпадении петля установится неправильно, и дверь не сможет открываться и закрываться

В отмеченной точке также просверливается отверстие, где закрепляется ответная планка.

Последним этапом является регулирование угла открывания, если это необходимо.

Установка угловых мебельных петель схожа с установкой прямых петель за исключением необходимости дополнительного учета угла открывания.

Рекомендации по выбору

При выборе подходящих петель следует ориентироваться на следующие характеристики:

• вес дверного полотна;
• направление открывания двери;
• используемый механизм петли;
• условия эксплуатации и тип двери;
• внешние характеристики крепления.

Рассмотрим каждую характеристику более подробно:

1. Вес дверного полотна. В зависимости от веса двери, рассчитывается количество петель и их размер. Так, на тяжелые полотна ставятся крупные карточные петли для дверей из прочных металлов, а на более легкие — небольшие. При подборе петель рекомендуется ориентироваться на следующую схему.

Схема подбора дверных петель

1. Направление открывания двери. При выборе несъемных навесов следует помнить, что они бывают левыми и правыми. Определить, какие именно требуются петли, несложно: все зависит от того, на какой стороне будут стоять петли (если слева, то нужны левые, а если справа — правые). Следует помнить о том, что карточные универсальные петли могут быть использованы на дверях с любым направлением открывания.

Понять на какую именно сторону устанавливается конкретное изделие, можно по маркировке: обычно производители ставят букву «П» (R) на правых и «Л» (L) на левых. Если маркировка на изделии отсутствует, требуется развернуть его к себе поворотным штырем, а затем поднять одну карту.

1. Используемый механизм. Самые простые петли состоят из поворотного штыря и двух перфорированных карт. Более качественные снабжаются подшипниками, улучшающими открывание и закрывание дверного полотна. Как правило, они выглядят более привлекательно. Некоторые модели могут быть также оснащены пружинами (доводчиками), позволяющие двери закрываться самостоятельно.
2. Условия эксплуатации и тип двери. В зависимости от того, в каких условиях будут эксплуатироваться двери, зависит их тип и стилистическое исполнение. Размер петель для межкомнатных дверей обычно варьирует в диапазоне от 100 до 180 мм, а для окон и мебели — до 100 мм.

3. Внешние характеристики. За счет использованного материала, а также формы декоративной заглушки и нижней части поворотного штыря, достигается разнообразие изделий, их стилистическая принадлежность и художественное исполнение. Недорогие карточные дверные петли производятся, как правило, из обычной нержавеющей стали, более качественные изделия — из сплавов цветных металлов, а наиболее дорогие — из высококачественной стали.

Инструкция по монтажу

Установка петель зависит от того, являются ли они навесными или же врезными. Последовательность действий при установке карточных петель такова:

1. Определяется место для размещения креплений: не менее 275 мм снизу и 275 мм сверху при установке двух петель и 150 мм — при установке трех и более петель. При этом третья и четвертая петли обычно размещаются на уровне 1/3 от верха или низа полотна. Для обеспечения плавности хода, а также в эстетических целях, карты  размещаются с торца полотна.
2. Если место для крепежа определено, требуется обозначить его с помощью маркера, мела или простого карандаша. Для этого карта прикладывается к полотну и обводится.
3. Затем аналогичные отметки производятся на дверной раме.

Отмечается место для дверной петли

1. При монтаже накладных навесов останется лишь прикрутить карты с помощью саморезов к полотну и дверной раме.
2. В случае же, если осуществляется установка врезных петель, дополнительно потребуется снять верхний слой материала, из которого изготовлена дверь. Углубления при формировании пазов делаются стамеской строго по линиям, нанесенным ранее.

При установке врезных петель потребуется снять верхний слой полотна

1. После разметки останется прикрутить навесы к дверному полотну и дверной раме с помощью саморезов.

После вычищения паза останется привернуть петлю к полотну

1. Финишным шагом может стать шпатлевание стыков специальной шпатлевкой по дереву. Это позволит скрыть образовавшиеся в процессе работы зазоры и неровности.

При вворачивании шурупов следует помнить, что подбирать их нужно строго под размер отверстий на картах: головки саморезов не должны выступать над поверхностью карты.

Карточные петли продолжают оставаться наиболее востребованными среди покупателей уже много столетий, несмотря на обилие современных механизмов. Монтаж таких петель занимает менее часа, а срок их службы достигает десятки лет. Главное при этом — выбрать качественные изделия, соответствующие предназначенной для них нагрузке. Представленное ниже видео позволяет ознакомиться с процессом монтажа в деталях.

Установка

Эффективность работы мебельных четырехшарнирных механизмов зависит от их правильной установки. Чтобы правильно установить мебельные петли, необходимо определить вес дверцы и ее размеры. В некоторых случаях на дверях шкафа может быть расположено большое зеркало, вес которого также необходимо учитывать при монтаже креплений. Обычно для дверок кухонных шкафов используется 2 крепления, тогда как для больших книжных шкафов или шифоньеров на дверцу закрепляют по 4 крепежных механизма. Если дверца мебели выполнена из тяжелого массива натурального дерева, то на ней может быть установлено 5–6 петель. Для выполнения монтажа креплений к мебельной конструкции потребуется подготовить следующий инструмент:

• рулетка, линейка, карандаш;
• электрическая дрель, шуруповерт;
• сверло по дереву, сверло-коронка;
• мебельные метизы.

Перед установкой мебельных четырехшарнирных петель потребуется выполнить измерения и разметку точек крепления. От верхнего и нижнего края отступ до места крепления петли должен быть не более 12 см. Оставшееся расстояние делят на количество размещаемых петель. Расстояние от смежного края дверцы должно быть не менее 20 мм. Для облегчения задачи по разметке используют специальные готовые разметочные шаблоны. При выполнении разметки учитывают конструкцию четырехшарнирной петли и места ее фиксации.

После того как разметка выполнена, делают подготовительные отверстия для чашки четырехшарнирной петли и для ее крепежных элементов. Отверстия для саморезов выполняют простым сверлом по дереву, а отверстие для чашки делают коронкой на глубину 11 мм. Для саморезов отверстия выполняют на глубину 2/3 от их длины.

Сначала размечают и крепят четырехшарнирную петлю к дверце шкафа, и только после того, как эта часть крепления будет установлена, переходят к разметке и креплению петли на поверхности шкафа. При навешивании креплений необходимо проверить, насколько правильно выполнено их размещение и. Плотность контакта дверки со шкафом регулируется более сильной затяжкой саморезов и регулировочным винтом петли. С его же помощью устраняются перекосы и зазоры между дверцей и шкафом. Результатом работы должно быть плотное прилегание дверцы и свободное ее открывание/закрывание.

Некоторые модели накладных четырехшарнирных креплений имеют 2 регулировочных механизма, и при корректировке положения дверцы сначала ослабляют или затягивают ближний регулятор, а затем те же манипуляции производятся с дальним регулятором.

О том, как установить мебельную петлю без фрезеровки, смотрите в следующем видео.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Особенности

По своей конструкции четырехшарнирные крепления обладают определенными особенностями. Несмотря на разнообразие модификаций, крепления имеют общие детали.

• Чашки, располагающиеся на специальной планке для монтажа. Чтобы закрепить чашку на полотне мебельной дверцы, с ее изнаночной стороны коронкой сверлят глухое отверстие, равное диаметру крепления.
• Следующим элементом является рычажная петля, которая крепится к конструкции шкафа.
• Устройство шарнирного типа, обеспечивающее подвижность мебельной петли.
• Мебельные метизы для фиксации петли.

Примечательно, что накладные мебельные крепления не требуют предварительного высверливания для установки, тогда как вкладные петли крепятся с предварительной подготовкой основания для фиксации. Существуют отличия между вкладными и накладными мебельными петлями.

• При использовании накладных креплений дверца при открытии закрывает собой часть торцевой планки конструкции шкафа. При использовании врезной модели во время открывания дверца заходит вовнутрь корпуса шкафа.
• Выбор конструкции креплений зависит от того, какой толщины стенки и дверцы у шкафа. Для установки петли с чашкой потребуется вырезать отверстие глубиной не менее 11 мм. Стандартная толщина конструкций для мебели составляет 16 мм. Если толщина у изделия меньше нормы, то при монтаже дверок используют накладные петли.
• У врезных мебельных креплений изгиб монтажной пластины небольшой, поэтому при открытии дверки срабатывает шарнирный механизм, не предусмотренный у накладных типов петель.

Четырехшарнирное мебельное крепление устроено как механизм, состоящий из пары рычагов. На одной стороне крепления расположен шарнирный механизм, а на второй – шашка петли, закрепляемая в глухом отверстии дверцы. Петельное крепление сконструировано так, что рычаги находятся в положении, когда чашка стоит параллельно корпусу шкафа или перпендикулярно ему. Шарнирный механизм состоит из пары пружин спирального или плоского типа. Разгибательное усилие пружинного механизма создает силу прижатия дверцы к корпусу шкафа. Современные модели креплений имеют регулировочный винт для коррекции степени такого прижатия.

У монтажной планки четырехшарнирного крепления есть специальные боковые ушки с отверстиями, с помощью которых и происходит крепление петли к шкафу. У дорогостоящих моделей петель имеется эксцентриковая регулировка положения петли относительно конструкции шкафа.

Ответная монтажная планка и чашка крепления соединяются специальным винтом для крепления, вкрученным в планку. Сама петля уходит в ответную планку так, чтобы винт крепления свободно передвигался по пазу, расположенному на конце плеча планки. Корректировка расположения механизма мебельной петли происходит путем подкручивания регулировочного винта, который упирается в ответную монтажную планку. Такой винт может быть закрыт пластиковой или металлической декоративной накладкой. В некоторых моделях соединение тела крепления с ответной монтажной планкой происходит при помощи специального защелкивающегося механизма.
