Инструкция по разборке пылесоса самсунг 1600w

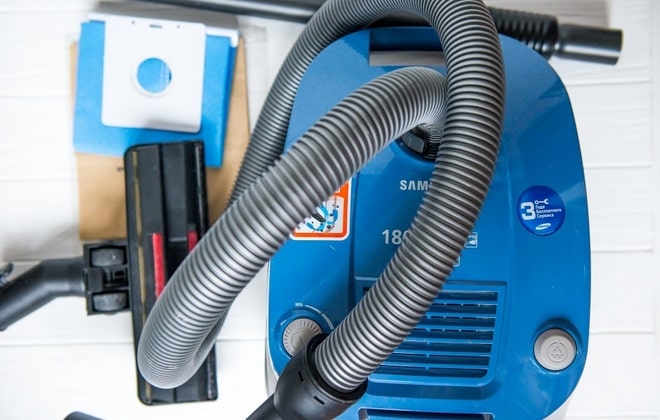

Внешний вид и комплектация

Агрегаты пылесоса расположены в корпусе прямоугольной конфигурации со скругленными гранями и углами. Верхняя декоративная крышка выполнена из глянцевого пластика голубого или красного цвета. Фронтальная часть элемента оснащена рукояткой для переноски изделия в вертикальном положении. По центру размещен канал для подсоединения гофрированного воздушного трубопровода. Позади размещены наклонные жалюзи для выброса горячего воздуха. Крышка откидывается вперед на петлях, фиксируется тыловой пластиковой защелкой.

На крышке расположен поворотный потенциометр, позволяющий варьировать частоту вращения ротора турбины. Нажатие на кнопку позволяет активировать электродвигатель, для остановки мотора требуется повторное воздействие на клавишу. На противоположной кромке крышки установлена клавиша отключения стопора катушки, позволяющая корректировать длину кабеля питания. При удержании кнопки нажатой шнур автоматически намотается на катушку.

Нижняя секция корпуса изготовляется из ударопрочного матового пластика темного цвета. Сзади расположены пластиковые колеса для передвижения оборудования по полу, спереди имеется поворотная опора, на которой смонтирован дополнительный ролик. Сбоку имеется глубокий паз, в котором располагается щетка при хранении пылесоса. На задней части ванны выполнено окно для входа шнура питания, оборудованное ограничителем хода. С другой стороны размещается отверстие для подсоединения шланга в режиме обдува, закрытое пластиковой автоматической заслонкой.

Между верхней крышкой и донной секцией находится декоративная вставка из бежевого пластика, визуально разделяющая половины корпуса. На задней части вставки выполнено гнездо для установки щетки при горизонтальном хранении оборудования.

Оборудование, упакованное в картонную тару, состоит из компонентов:

• пылесоса, в котором размещены мешок для пыли и фильтр очистки воздуха;
• трубы с муфтой регулировки длины (встречаются версии с 2-секционной трубой фиксированного размера);
• пластикового соединительного шланга;
• насадки для очистки пола и ковра с регулятором вылета ворса;
• щелевого элемента;
• насадки для очистки мягкой мебели;
• инструкции по эксплуатации и бланка гарантийного обслуживания.

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Внимательно прочитайте руководство. Перед включением убедитесь, что напряжение сети электропитания соответствует данным, указанным на табличке с техническими характеристиками пылесоса, расположенной на дне прибора.
2. ПРЕДУПРЕЖДЕНИЕ: Не пользуйтесь пылесосом для чистки мокрых ковров или полов. Не всасывайте пылесосом воду.
3. Необходимо быть особенно внимательным при использовании любых бытовых приборов в присутствии детей. Не позволяйте детям играть с пылесосом. Никогда не разрешайте детям включать пылесос без присмотра взрослых. Используйте пылесос только по назначению, как описано в данном руководстве.
4. Не используйте пылесос без пылесборника. Для поддержания наилучшей эффективности пылесборник следует опорожнять до его заполнения.
5. Не используйте пылесос для сбора спичек, горячего пепла или окурков. Не допускайте нахождения пылесоса вблизи кухонных плит или других источников тепла. Высокая температура может привести к деформации и выцветанию пластиковых частей прибора.
6. Не следует собирать пылесосом жесткие, острые предметы, поскольку они могут повредить части пылесоса. Не вставайте на шланг. Не помещайте на шланг тяжелые предметы. Не блокируйте всасывающее или выпускное отверстия.
7. Выключайте пылесос при помощи кнопки на корпусе перед отключением шнура питания от розетки. Отсоединяйте вилку шнура питания от электрической розетки перед заменой мешка или контейнера для сбора пыли. Во избежание повреждений шнур питания следует отсоединять от розетки, держась за вилку, а не за шнур.
8. Это устройство не предназначено для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями или лицами, у которых нет опыта или знаний, если их действия не контролируются или если они не проинструктированы относительно использования устройства лицом, отвечающим за безопасность. Чтобы дети не могли играть с печью, не оставляйте их без присмотра.
9. Перед чисткой или обслуживанием прибора следует отсоединить вилку шнура питания от сетевой розетки.
10. Не рекомендуется использовать удлинители.
11. Если пылесос работает неправильно, отключите его от электросети и проконсультируйтесь с официальным сервисным агентом.
12. При повреждении шнура питания во избежание опасности он должен быть заменен производителем или его сервисным агентом, либо лицом с соответствующей квалификацией.
13. Не следует носить пылесос, держась за шланг. Для этого нужно использовать ручку на пылесосе.
14. Пылесос предназначен для уборки поверхностей, загрязненных пылью.
15. Не используйте пылесос для уборки поверхностей, загрязненных пищевыми продуктами (например, сахарный песок, соль, мука и пр. сыпучие продукты), а также поверхностей, загрязненных строительными материалами (например, побелка, песок, земля, цемент и пр.) и стиральным порошком.
16. Не используйте неисправный пылесос. В том случае, если возникла какая-либо неисправность, немедленно обратитесь в авторизованный сервисный центр компании Самсунг Электроникс.

Функционал и технические параметры

Оборудование предназначено для удаления сухой пыли потоком воздуха, создаваемым вращающимся колесом турбины. Для хранения отходов применяется сменный пылесборник, находящийся под верхней декоративной крышкой. Функциональность оборудования расширена применением режима обдува. Для использования функции необходимо подсоединить шланг к гнезду, расположенному на задней части корпуса. Напор воздуха изменяется вращением регулятора производительности.

Технические характеристики пылесоса:

• мощность всасывания — 350 Вт;
• напряжение питания — 230 В;
• масса изделия — 4,0 кг;
• длина корпуса — 365 мм;
• ширина — 275 мм;
• высота — 230 мм.

Похожие модели

Конкуренты пылесоса SC4180:

• Gorenje VC1615CXR, оснащенный мотором мощностью 1600 Вт и мешком емкостью 2 л. Пластиковые колеса оборудованы резиновыми шинами, предохраняющими пол от повреждений.
• Bosch BGL2UC110, укомплектованный двигателем мощностью 750 Вт, для сбора пыли предназначен мешок объемом 3,5 л.

ЭКСПЛУАТАЦИЯ ПЫЛЕСОСА

2-1 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

1) ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ

2) ИСПОЛНЕНИЕ С ВЫКЛЮЧАТЕЛЕМ

2-2 ШНУР ПИТАНИЯ

ПРИМЕЧАНИЕ. Отсоединяя сетевой шнура от электрической розетки, беритесь за штепсельную вилку, а не за сам шнур.

2-3 РЕГУЛЯТОР МОЩНОСТИ

1) ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ МОЩНОСТИ НА РУЧКЕ (ОПЦИЯ)

• УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ STOP (СТОП)

Пылесос отключится (режим ожидания).

• УСТАНОВИТЕ РЕГУЛЯТОР В ПОЛОЖЕНИЕ MAX (МАКСИМУМ)

Сила всасывания плавно возрастет до максимальной.

2) ИСПОЛНЕНИЕ С РЕГУЛЯТОРОМ НА КОРПУСЕ

Чтобы снизить мощность всасывания для чистки штор, ковриков и других легких тканей, потяните заглушку до тех пор, пока не откроется отверстие.

— КОРПУС (ТОЛЬКО ДЛЯ РЕГУЛЯТОРОВ НА КОРПУСЕ)

MIN = для деликатных поверхностей. например, штор. MAX = для жестких полов и сильно загрязненных ковров.

2-4 ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ НАСАДОК.

Составные части могут отличаться в зависимости от модели.

ТРУБКА.

Длина телескопической трубки регулируется при помощи перемещения кнопки регулировки длины, расположенной в центре телескопической трубки, вперед и назад.

Отделите телескопическую трубку и установите самую короткую длину, чтобы проверить наличие засорения. Это позволяет легко устранить мусор, забивающий трубку.

Насадка.

Наденьте насадку на конец ручки шланга.

Выдвиньте и поверните щетку для пыли для чистки в труднодоступных местах.

Чтобы воспользоваться инструментом для чистки обивки, нажмите насадку на конце ручки шланга в противоположном направлении.

Опция.

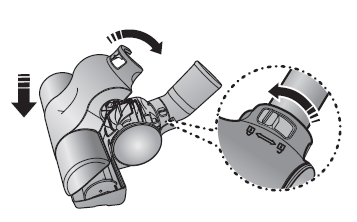

Чистка ковров. Чистка полов. Установите переключатель щетки в соответствии с типом поверхности.

Полностью удалите мусор, блокирующий всасывающее отверстие.

Опция.

Отсоедините прозрачную крышку для облегчения чистки.

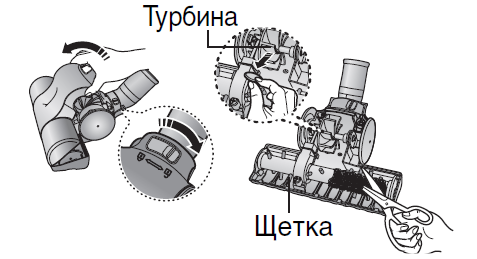

Засорение турбины препятствует вращению щетки. В случае засорения турбины, почистите турбину.

Для чистки одеял.

Если всасывающее отверстие забито мусором, тщательно удалите мусор.

Если всасывающее отверстие забито мусором, поверните кнопку блокировки в положение UNLOCK (Разблокировать), и удалите мусор. После чистки, надлежащим образом сопоставьте крышку фильтра с передней панелью корпуса изделия и закройте крышку.

Закрыв крышку, не забудьте установить кнопку блокировки в положение LOCK (Заблокировать).

Внимание: Щетка предназначена исключительно для чистки постельного белья

Осуществляя чистку щетки, соблюдайте осторожность, чтобы не повредить щетку

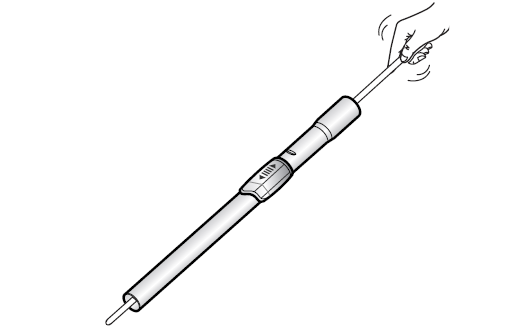

Как разобрать телескопические трубы пылесоса?

Как разобрать трубку пылесоса

Проводить самостоятельный ремонт бытовой техники без специальных навыков может быть опасно как для вас, так и для работоспособности самой техники. Поэтому лучше обратиться в специализированный сервис. Но если вы все-таки решили разобрать телескопическую трубку пылесоса самостоятельно, то вот примерный алгоритм действий. Сначала отверните оба закрепительных кольца вращать против часовой стрелки на трубке пылесоса.

Материал предыдущей статьи рассказывает о тех последствиях, которые могут возникнуть в результата уборки строительной пыли и мусора обычным бытовым пылесосом даже такой брендовой марки как Samsung. Рекомендуем внимательно ознакомиться с ней. Последствия подобных ошибок могут быть устранены без разборки двигателя, когда он остался целым. Однако, вполне вероятно, что в нем возникли дефекты, требующие разборки. Поэтому продолжаем рассказывать, как выполнить ремонт двигателя пылесоса своими руками и открутить гайку крепления якоря тремя способами с их подробным объяснением схемами, фотографиями и видеороликом

Здесь же нам следует сосредоточить внимание на том, что внутри корпуса со статорной обмоткой вращается ротор, закрепленный на оси вала с двумя подшипниками

Первые попытки разобрать мотор и корпус пылесоса LG закончатся неуспешно, если действовать наугад. Современная техника напичкана скрытыми шурупами, защелками и прочими креплениями. Чтобы не сломать хрупкие детали, нужно иметь хотя бы малейшее представление о том, как разобрать пылесос LG, найти неисправность и устранить ее. Основной рабочий узел бытового прибора — это мотор. Если начинается неправильная его работа, пылесосом пользоваться нельзя. Неисправность двигателя определяют по следующим признакам:.

Значительная доля эксплуатируемых бытовых пылесосов — это конструкции, где используется гибкий гофрированный шланг. Когда аппарат применяется для уборки помещения, на гибкий шланг воздействуют нагрузки разного характера, что не исключает повреждений этой детали пылесоса, ведь верно? У вас произошла подобная неприятность, а вы не знаете как починить шланг для пылесоса своими руками?

Даже самые лучшие пылесосы не могут выполнить свою задачу, если к ним не поступает стабильный поток воздуха извне. Для этой цели используются самые разные шланги и насадки. Но вместе с тем широкое распространение получила и телескопическая труба для пылесоса.

ОПОРОЖНЕНИЕ ПЫЛЕСБОРНИКА

Пылесборник следует опорожнять после достижения отметки заполнения или включения индикатора заполнения.

Извлеките пылесборник, нажав кнопку.

Отделите крышку пылесборника.

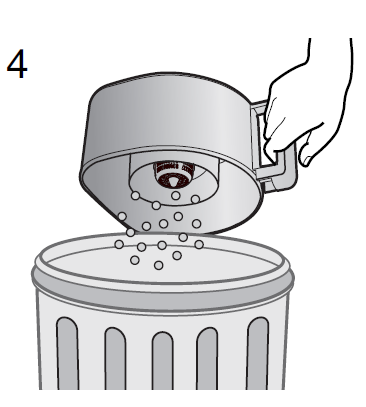

Опорожните пылесборник.

Застройте крышку пылесборника.

Перед использованием установите пылесборник в корпус пылесоса, нажимая на него, пока не услышите щелчка.

— Опорожняйте пыль в полиэтиленовый мешок (рекоммендуется для людей, страдающих астмой, аллергией).

Примечание. Пылесборник можно споласкивать холодной водой.

4. ОЧИСТКА КАССЕТЫ ВНУТРЕННЕГО ФИЛЬТРА

4-1. КОГДА СЛЕДУЕТ ЧИСТИТЬ ПАКЕТ ВНУТРЕННЕГО ФИЛЬТРА

— Если при уборке отмечается заметное снижение мощности всасывания, проверьте кассету внутреннего фильтра, как описано ниже.

Регулятор на ручке. Установите мощность пылесоса в положение “MAX”.

Если индикатор фильтра горит красным, когда всасывающее отверстие находится в 10 см над полом, фильтр необходимо почистить.

Когда индикатор загорается, кассету внутреннего фильтра (4-2) необходимо опорожнить, как показано на рисунках.

4-2. ЧИСТКА КАССЕТЫ ВНУТРЕННЕГО ФИЛЬТРА

Извлеките емкость для сбора пыли и кассету внутреннего фильтра, как показано на рисунке. Снимите рамку крышки кассеты внутреннего фильтра. Извлеките губку и фильтр из пакета для сбора пыли.

Промойте губку и кассету водой. Просушите губку и фильтр в тени в течение не менее 12 часов. Установите губку и фильтр в пакет для сбора пыли.

Перед установкой выровняйте крышку кассеты внутреннего фильтра и кассету внутреннего фильтра. Поместите собранную кассету внутреннего фильтра i корпус пылесоса. ПРИМЕЧАНИЕ: Убедитесь, что фильтр полностью высох перед установкой его в пылесос. Он должен сохнуть как минимум 12 часов.

5. ЧИСТКА ФИЛЬТРА ДВИГАТЕЛЯ

• Извлеките емкость для сбора пыли и кассету внутреннего фильтра.
• Извлеките фильтр защиты двигателя из пылесоса. Вытряхните пыль из фильтра и установите его назад в пылесос.

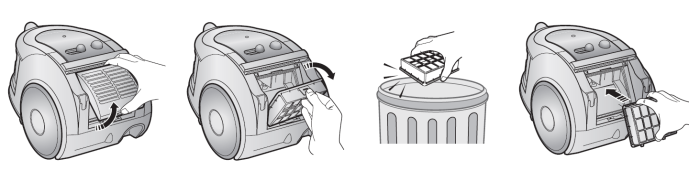

6. ЧИСТКА ВЫХОДНОГО ФИЛЬТРА

• Чтобы извлечь фильтр, нажмите на рамку в задней части корпуса пылесоса.
• Вытащите фильтр HEPA за ушко.
• Очистите фильтр HEPA от пыли.
• Поместите фильтр HEPA назад в корпус, вы должны услышать щелчок.

ПРИМЕЧАНИЕ: Сменные фильтры можно приобрести у вашего местного агента по продаже.

В СЛУЧАЕ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ

НЕИСПРАВНОСТЬ	ПРИЧИНА	СПОСОБ УСТРАНЕНИЯ
Двигатель не запускается	Отсутствует энергоснабжение. Отключение при перегреве.	Проверьте шнур, вилку шнура и розетку. Дайте двигателю остыть.
Мощность всасывания постепенно снижается	Насадка, всасывающий шланг или трубка забиты мусором.	Проверьте, не забиты ли эти компоненты и если да, то удалите из них мусор.
Шнур сматывается не до конца	Проверьте, не перекручен ли шнур питания, а также убедитесь в том, что его сматывание происходит равномерно.	Извлеките сетевой шнур на 2-3 м и нажмите кнопку сматывания шнура.
Пылесос не всасывает грязь	Трещина либо отверстие в шланге.	Проверьте шланг и, в случае необходимости, замените его.
Снижение мощности всасывания	Фильтр забит пылью.	Проверьте фильтр и, в случае необходимости, почистите его в соответствии с приведенными инструкциями.
Статика	Может наблюдаться в редких случаях, если в помещении, особенно в зимнее время, очень сухой микроклимат	Снизить мощность всасывания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	МОЩНОСТЬ ВСАСЫВАНИЯ(W)	ПОТРЕБЛЯМАЯ ЗНЕРГИЯ(W)	НАПРЯЖЕНИЕ(V)	ЧАСТОТА(Hz)	ВЕС(КГ)	РАЗМЕРЫ(mm)
					без упаковки	брутто	без упаковки	брутто
SC6520	360	1600	230	50	5.2	8.3	282 x 252 x 424	340 X 334 X 614
SC6530	360	1600	230	50	5.2	8.3	282 x 252 x 424	340 X 334 X 614
SC6532	360	1600	230	50	5.2	8.3	282 x 252 x 424	340 X 334 X 614
SC6533	360	1600	230	50	5.2	8.3	282 x 252 x 424	340 X 334 X 614
SC6540	360	1600	230	50	5.2	8.7	282 x 252 x 424	340 X 334 X 614
SC6560	380	1800	230	50	5.2	8.7	282 x 252 x 424	340 X 334 X 614
SC6570	380	1800	230	50	5.2	9.1	282 x 252 x 424	340 X 334 X 614

Руководство по эксплуатации

Рекомендации по обслуживанию оборудования:

1. Отжать рукой пластину фиксатора и откинуть вперед верхнюю крышку корпуса. Для удобства работы рекомендуется предварительно отсоединить гибкий шланг.
2. Закрыть входное отверстие мешка штатной пластиной, предотвращающей выброс пыли в воздух. Затем вынуть емкость из полости пылесоса. Категорически запрещается закрывать верхнюю крышку и включать пылесос без резервуара для сбора пыли.
3. Многоразовый тканевый мешок оборудован пластиковой П-образной пластиной, размещенной на нижней части изделия. После снятия пластины боковины мешка открываются, позволяя удалить скопившуюся пыль. После удаления мусора необходимо установить пластиковый фиксатор на место. Бумажные пакеты очистке от пыли не подлежат, утилизируются совместно с бытовым мусором.
4. Установить на место мешок или новый бумажный пакет. Изделие принимает форму пылесборника после включения турбины.
5. Закрыть крышку до срабатывания фиксатора, а затем зафиксировать в гнезде гибкий гофрированный рукав.

В конструкции пылесоса использован моторный фильтр Hepa 11, расположенный на входе потока воздуха в турбину. Для доступа к элементу требуется снятие мешка пылесборника. Конструкция фильтра не допускает промывание водой, пыль удаляется кистью, постукиванием о край мусорного бака или потоком сжатого воздуха. Рекомендуется регулярная чистка узла, замена изделия выполняется не реже 1 раза в год.

Основные положения инструкции на пылесос Самсунг 1800W

Документ разработан на несколько идентичных моделей, требования к эксплуатации которых одинаковы. Технологический номер рассматриваемого аппарата SC6570, именно он носит торговое название Twin1800W. На титульном листе документа есть реквизиты разрешительных сертификатов, юридический адрес производителя и рекомендуемый период эксплуатации — 7 лет.

Инструкция по применению пылесоса Самсунг 1800W содержит положения:

• Условия, в которых допускается эксплуатация инструмента и что нужно знать до начала работы.
• Устройство и комплектация изделия.
• Правила эксплуатации, опорожнения и очистки фильтров. Периодичность операции

Инструкция написана на хорошем русском языке, сопровождается рисунками с пошаговой демонстрацией каждого действия.

Меры предосторожности, указанные в инструкции к пылесосу Samsung Twin 1800W

Включать инструмент можно только в сеть 220 В. Пылесос не предназначен для сбора жидкости. Инструментом нельзя пользоваться для сбора горящих окурков, спичек или работать во взрывоопасной среде.

Перед включением пылесоса, он должен получить сетевое питание. Обесточить следует полностью остановленный аппарат. Инструмент предназначен для работы с бытовой пылью. Им нельзя собирать муку, сахар, строительные отходы любого вида.

Использовать аппарат с явными неисправностями запрещается.

Какие компоненты входят в пылесос Самсунг1800W, согласно инструкции, и как ими пользоваться

Сборка пылесоса до рабочего состояния изображена на подробной схеме-рисунке. Здесь указаны узлы сопряжения, схематически изображен порядок сборки.

На следующих страницах, подробно изображены и комментируются действия по включению аппарата в работу, где расположено гнездо для автоматически сматываемого шнура и как правильно пользоваться кнопками управления. При этом в инструкции на пылесос Самсунг 1800W отдельно размешены операции с Twin, Easy компоновками аппаратов. Каждый пользователь выбирает собственный вариант.

Большой раздел посвящен насадкам, как ими пользоваться и порядок определения места засора, если мощность всасывания падает. Дана пошаговая инструкция извлечения , опорожнения и мытья пылесборника.

Чистка кассеты внутреннего фильтра – важное и ответственное мероприятие в уходе за пылесосом Самсунг Twin 1800W. Большой раздел инструкции посвящен пошаговому руководству, как правильно чистить фильтр, и чего нельзя делать

Знание приемов убережет от преждевременного износа фильтра.

Выходной фильтр, установленный в заднем отсеке двухслойный, состоит из угольной пластины и НЕРА. Мыть их нельзя, НЕРА можно чистить насухую, угольный только менять. Как это сделать, наглядно изображено в руководстве.

Справочные сведения в инструкции к пылесосу Самсунг 1800W

В процессе эксплуатации инструмента у пользователя возникают вопросы по возникающим неисправностям. Когда нужно обращаться к специалистам, что можно сделать самостоятельно, подскажет таблица неисправностей. В ней можно найти причины и способы устранения возникшей проблемы.

Ниже размещены технические характеристики инструмента и контактный телефон информационного центра. Позвонив по телефону 8 800 200 0400 можно получить ответ на возникшие вопросы.
