Назначение шкафа распределительного электрического, обзор моделей

Условия эксплуатации шкафов распределительных ШРС1, ШР11

Шкафы предназначены для работы в следующих условиях:
— температура окружающей среды:
— в диапазоне от минус 45 ºС до + 40 ºС для У2 и У3;
— в диапазоне от минус 60 ºС до + 40 ºС для УХЛ3.
— предельное значение относительной влажности воздуха при температуре + 25 ºС для У2, У3, УХЛ3 – до 98%;
— максимальная высота размещения над уровнем моря – не более 2000 м;
— требуемые характеристики окружающей среды: невзрывоопасная, без содержания токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
— группа условий эксплуатации в части воздействий механических факторов внешней среды – М2 по ГОСТ 17516.1;
— рабочее положение в пространстве вертикальное.

Какой лучше

Современными изготовителями выпускаются разные варианты шкафов. В выборе подходящей модели нужно руководствоваться конкретными условиями работы, масштабом подчиненной системы и типом поверхности для размещения

Специалисты, при выборе нужного экземпляра, обращают свое внимание на совокупность параметров:

• электротехнические характеристики — к ним можно отнести номинальное напряжение или ток, риски коротких замыканий. Токи нагрузки рассчитываются для каждого участка, а затем суммируются. При необходимости устанавливаются дополнительные элементы: автоматические выключатели, пускатели или реле перенапряжения;
• тип корпуса — учитывается материал, из которого он изготавливается, а также габариты короба. Немаловажным фактором является объем аппаратуры, который нужно разместить в емкости. Здесь нужно начать с составления плана помещения, определения количества розеток, соединительных элементов, типа проводки здания и кабелей;
• конструктивные особенности — если в шкафу предполагается установка распределительного щитка и электросчетчика, тогда обязательным условием является присутствие в шкафу смотрового окошка;
• тип установки — например, навесной, напольный и вмонтированный или, как его еще называют, утопленный из-за того, что его встраивают в углубление или нишу в стене;
• климатический фактор – именно он влияет на особенности конструкции, необходимой для нормального функционирования оборудования и подобающей защиты техники;
• степень защищенности корпуса. Этот параметр определяется государственными стандартами и определен в соответствии с некоторыми требованиями. Модели различных степеней защищенности отвечают разным условиям эксплуатации. Подобрать подходящий вариант нужно таким образом, чтобы обеспечивал надежную функциональность оборудования в зависимости от вредных окружающих воздействий, например, влажности, запыленности помещения, близости огнеопасных объектов и других. Возможно, потребуется установка уплотняющих прокладок на стыках агрегата.

Выбор электрического распределительного оборудования довольно обширен, поэтому существуют многочисленные критерии выбора. Ни одна бытовая или промышленная система энергоснабжения не может обойтись без электрических шкафов. Они применяются в энергетической, горнодобывающей, металлургической, химической промышленности, в гражданском строительстве и инфраструктуре. При возникновении каких-либо вопросов или сложностей, лучше доверить выбор этой продукции профессионалам.

Цена распределительных щитов ШР,ЩР,ЩРС.

Ниже хочу привести вам пример расчета и цены распределительных щитов. Данная сборка сделана на среднем ценовом сегменте оборудования нашем отечественном КЭАЗ (Курский электроаппаратный завод).

	Ед. изм.	Кол-во	Цена с НДС
ЩР-1	шт.	1	31 259,62
Щит распределительный навесной ЩРн-60з IP31 с замком (30208DEK)	шт.	1
Выключатель нагрузки ВН-32-363-УХЛ3 (141640)	шт.	1
Выключатель автоматический однополюсный 16А С ВМ63 6кА (103545)	шт.	3
Выключатель автоматический однополюсный 10А С ВМ63 6кА (103543)	шт.	1
Выключатель автоматический дифференциальный АВДТ OptiDin D63-22C16-A-УХЛ4 с защитой от сверхтоков (103507)	шт.	18
Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х11	шт.	2
Комплект монтажных частей	шт.	1
ЩР-2	шт.	1	22 010,23
Щит распределительный навесной ЩРн-60з IP31 с замком (30208DEK)	шт.	1
Выключатель нагрузки ВН-32-363-УХЛ3 (141640)	шт.	1
Выключатель автоматический однополюсный 16А С ВМ63 6кА (103545)	шт.	1
Выключатель автоматический однополюсный 10А С ВМ63 6кА (103543)	шт.	2
Выключатель автоматический дифференциальный АВДТ OptiDin D63-22C16-A-УХЛ4 с защитой от сверхтоков (103507)	шт.	11
Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х11	шт.	2
Комплект монтажных частей	шт.	1
ЩР-3	шт.	1	21 500,00
Щит распределительный навесной ЩРн-60з IP31 с замком (30208DEK)	шт.	1
Выключатель нагрузки ВН-32-363-УХЛ3 (141640)	шт.	1
Выключатель автоматический однополюсный 16А С ВМ63 6кА (103545)	шт.	3
Выключатель автоматический однополюсный 10А С ВМ63 6кА (103543)	шт.	2
Выключатель автоматический дифференциальный АВДТ OptiDin D63-22C16-A-УХЛ4 с защитой от сверхтоков (103507)	шт.	11
Шина на DIN-рейку в корпусе (кросс-модуль) 3L+PEN 4х11	шт.	2
Комплект монтажных частей	шт.	1

Назначение и особенности

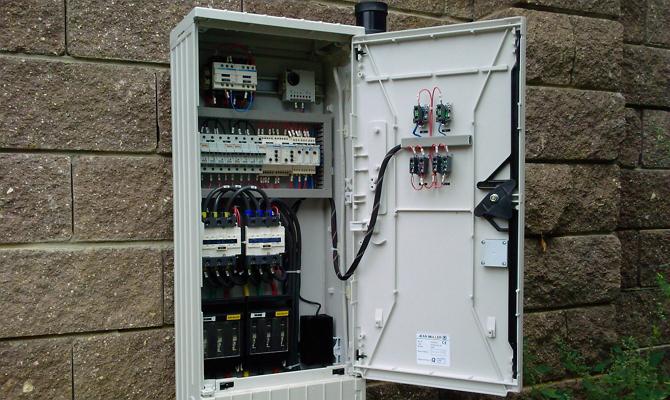

Шкаф распределительный представляет собой металлический или пластиковый короб, скрывающий от посторонних глаз коммутационную аппаратуру, счетчики и другие элементы сети. Подвод и отвод кабелей осуществляется через предусмотренные отверстия, в которые монтируются сальники.

В зависимости от задач, поставленных перед инженерами, обслуживаемая территория может оснащаться несколькими экземплярами шкафов. Такое решение позволяет повысить качество работы, эффективность защиты от непредвиденных перегрузок в сети, массовых отключений электроэнергии при появлении аварийных ситуаций.

Конструктивные особенности шкафов определяются их назначением. Выполняют они следующие функции:

• обеспечивают защиту объектов от короткого замыкания в сети;
• защищают сеть от перегрузок;
• используются для нечастых оперативных коммутаций электрических цепей;
• защищают людей или животных от несчастных случаев и поражений электрическим током;
• предупреждают возгорание и пожары.

Для обеспечения электроэнергией в помещениях используются различные конфигурации, а также габариты шкафов. Ни один из сельскохозяйственных, торговых или промышленных объектов не может существовать без данного оборудования.

Внутри шкаф оснащен специальными крепежными элементами – рейками, которые обеспечивают быстрый монтаж и установку специальной аппаратуры, перфорировать стенки при этом не нужно. Для укладки проводов внутри агрегата используются специальные короба, которые обеспечивают правильную организацию и безопасность всей системы.

По данным портала ЗАЧЕСТНЫЙБИЗНЕСОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ШРС»По данным портала ЗАЧЕСТНЫЙБИЗНЕС7811737430

О компании:
ООО «ШРС» ИНН 7811737430, ОГРН 1197847197646 зарегистрировано 30.09.2019 в регионе Санкт-Петербург по адресу: 192171, г Санкт-Петербург, проспект Обуховской Обороны, дом 127а ЛИТЕР А, ПОМ/ОФИС 1-Н/3. Статус: Действующее. Размер Уставного Капитала 50 000,00 руб.

Руководителем организации является: Генеральный Директор — Соловьев Андрей Анатольевич, ИНН . У организации 2 Учредителя. Основным направлением деятельности является «аренда и управление собственным или арендованным недвижимым имуществом». На 01.01.2020 в ООО «ШРС» числится 1 сотрудник.

Рейтинг организации: Низкий  подробнее
ВНИМАНИЕ: ООО «ШРС»1197847197646 существует менее 1 года.Данных для расчета рейтинга может быть недостаточно.
Должная осмотрительность (отчет) ?

Статус: ?
Действующее

Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

30.09.2019

Налоговый режим: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Упрощенная система налогообложения (УСН) (на 01.01.2020)

Среднесписочная численность работников: ?
01.01.2020 – 1

ОГРН  ?	1197847197646    присвоен: 30.09.2019
ИНН  ?	7811737430
КПП  ?	781101001
ОКПО  ?	41653027
ОКТМО  ?	40379000000

Реквизиты для договора
?
 …Скачать

Проверить блокировку cчетов
?

Контактная информация
?

Отзывы об организации
?: 0   Написать отзыв

Юридический адрес: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
192171, г Санкт-Петербург, проспект Обуховской Обороны, дом 127а ЛИТЕР А, ПОМ/ОФИС 1-Н/3
получен 30.09.2019
зарегистрировано по данному адресу:
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Руководитель Юридического Лица ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Генеральный ДиректорПо данным портала ЗАЧЕСТНЫЙБИЗНЕС

Соловьев Андрей Анатольевич

ИНН ?	По данным портала ЗАЧЕСТНЫЙБИЗНЕС
действует с	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 30.09.2019

Учредители ? ()
Уставный капитал: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
50 000,00 руб.

50%	Раскин Евгений Григорьевич По данным портала ЗАЧЕСТНЫЙБИЗНЕС 25 000,00руб., 30.09.2019 , ИНН
50%	Соловьев Андрей Анатольевич По данным портала ЗАЧЕСТНЫЙБИЗНЕС 25 000,00руб., 30.09.2019 , ИНН

Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
68.20 аренда и управление собственным или арендованным недвижимым имуществом

Дополнительные виды деятельности:

Единый Реестр Проверок (Ген. Прокуратуры РФ) ?

Реестр недобросовестных поставщиков: ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС

не числится.

Данные реестра субъектов МСП: ?

Критерий организации	По данным портала ЗАЧЕСТНЫЙБИЗНЕС Микропредприятие

Налоговый орган ?
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Межрайонная Инспекция Федеральной Налоговой Службы №24 По Санкт-Петербургу
Дата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
30.09.2019

Регистрация во внебюджетных фондах

Фонд	Рег. номер	Дата регистрации
ПФР  ?	088010138866	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 01.10.2019
ФСС  ?	783000244478301	По данным портала ЗАЧЕСТНЫЙБИЗНЕС 01.10.2019

Коды статистики

ОКАТО  ?	40285000000
ОКОГУ  ?	4210014
ОКОПФ  ?	12300
ОКФС  ?	16

Финансовая отчетность ООО «ШРС» ?

 ?

Финансовый анализ отчетности за 2019 год
Коэффициент текущей ликвидности:

>2
Коэффициент капитализации:

Рентабельность продаж (ROS):

0.9 Подробный анализ…

Основные показатели отчетности за 2019 год (по данным ФНС):
Сумма доходов: — 287 000,00 руб.

Сумма расходов: — 32 000,00 руб.

В качестве Поставщика: , на сумму

В качестве Заказчика: , на сумму

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Судебные дела ООО «ШРС» ?

найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС

найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Исполнительные производства ООО «ШРС»
?

найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС

По данным портала ЗАЧЕСТНЫЙБИЗНЕС

Лента изменений ООО «ШРС»
?

Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?

Шкафы распределительные электрические

Богатство русского языка позволяет специалистам называть шкафы распределительные электрические по разному. Это и силовой распределительный шкаф, и электрический шкаф, и просто силовой шкаф.

Однако принятая маркировка этих устройств ШР, говорит, что их правильное и понятное название шкафы распределительные. Прилагательное электрические мы понимаем по умолчанию.

Например, шкаф распределительный ШР-11, вы видите его на фото производственного предприятия «УралЭнергоЩит».

ШР-11 это серия распределительных шкафов, очень похожая на серию ШРС-1. Полная маркировка этих электрических шкафов, которая подробно описывает их комплектацию, выглядит так:

ШР-11-7ХХХХ-ХХ-ХХ

структура условных обозначений электрических шкафов ШР-11

Для примера, принципиальную электрическую схему электрического шкафа ШР-11-73701-31(54) УХЛ4 вы видите на следующем фото.

ШР-11-73701-31(54) УХЛ4

Обратите внимание, что данный шкаф собран по схеме 01 для 5 групп потребления. Всего таких схем сборки шкафов ШР и ШРС — 39 шт

Технические характеристики ЩР, ШР, ШРС:

Выдерживаемый ударный ток:

• при токе ном.шкафа 250А-не менее 10кА;
• при токе ном.шкафа 400А-не менее 25кА.

Областью применения шкафов ШР и ШРС являются силовые и осветительные установки производственных ,жилых, административных, общественных сооружений и других объектах.Распределительные щиты предназначаются для защиты электроустановок переменного тока с напряжением до 600В и частотой 50Гц при перегрузках и коротких замыканиях. С его помощью у вас и в дальнейшем также появится возможность обеспечить оперативное включение или отключение электрических потребителей. Щиты распределительные могут активно применяться для промышленных предприятий.

ШРС 1, ШР 11 Шкафы распределительные силовые

шкаф силовой распределительный

ШР сертификатсоответствия

ШРС	1	—	X	X
Шкаф распределительный силовой	Номер разработки		Обозначение степени защиты оболочки по ГОСТ 14255-96 2 — IP22 5 — IP54	Обозначение номера схемы шкафа от 0 до 8 согласно таблице 1

Вводная панель

ШР	11	—	7	3	Х	Х	—	ХX
Шкаф распределительный	Номер разработки		Вид установки — напольное исполнение, ввод проводников в любой комбинации	Высота шкафа 1600 мм	Ширина шкафа: 5-500 мм 7-700 мм	Номер схемы шкафа (от 0 до 23)		Обозначение степени защиты оболочки по ГОСТ 14255-96 22 — IP22 54 — IP54

Основные сведения об изделии

Распределительные силовые шкафы ШРС 1 и
ШР 11 предназначены для приема и
распределения электрической энергии. Шкафы
рассчитаны на номинальные токи до 400 А и
номинальное напряжение до 380 В трехфазного
переменного тока 50 Гц и с защитой отходящих
линий предохранителями ППН-33 (63 А, 100 А),
ППН-35-250 А и ППН-37- 400 А.
По желанию заказчика шкафы могут
изготавливаться с нетиповой комплектацией.
Ввод и вывод проводов и кабелей
производится с низу и с верху шкафа, для
шкафов IP22, для шкафов IP54 – с низу.
Выдерживаемый ударный ток:
— при ном. токе шкафа 250 А – не менее 10 кА;
— при ном. токе шкафа 400 А – не менее 25 кА.
Отличие шкафов ШР 11 от шкафов ШРС 1, в
том, что в шкафах ШР 11-73512… ШР 11-73517
на вводе установлены предохранители
ППН-37-400 А, а в шкафах ШР 11-73518…
ШР 11-73523 предусмотрены два ввода.
Размеры шкафов ШРС 1 и ШР 11 указаны на
рисунке 1 и в таблице 1.
Схемы шкафов ШРС 1 и ШР 11, а также
устанавливаемая в них аппаратура,
представлены в таблице 1.

Технические характеристики

Номинальное напряжение, В	380
Номинальная частота, Гц	50
Номинальное напряжение изоляции, В	660
Выдерживаемый ударный ток, А — при номинальном токе шкафа 250 А — при номинальном токе шкафа 400 А	не менее 10 кА не менее 25 кА
Степень защиты по ГОСТ 14254	IP22 IP54 IP00 со стороны дна
Климатическое исполнение по ГОСТ 15150: — ШРС 1 — ШР 11-ХХХХ-22 — ШР 11-ХХХХ-54	У3 У3, УХЛ3 У2

Шкафы распределительные силовые серии ШРС 1 и ШР 11

Таблица 1

Цены на ШРС 1, ШР 11 — Шкафы распределительные силовые

стоимость ШР11-73505-21 от 13 029 руб.
стоимость ШР11-73702-21 от 11 210 руб.
цена указана с НДС
на сайте указаны минимальные цены на наиболее популярные изделия.
цена на Шкафы Распределительные Силовые может изменяться в зависимости от комплектации и объема заказа.
комплектацию и полный ассортимент Шкафы Распределительные Силовые уточняйте у наших менеджеров по запросу
согласно вашему проекту или опросному листу.

Ассортимент выпускаемых модификаций шкафов ШРС 1 ( шкафы распределительные силовые ):

ШРС 1 20	ШРС 1 21	ШРС 1 22	ШРС 1 23	ШРС 1 24	ШРС 1 25
ШРС 1 26	ШРС 1 27	ШРС 1 28	ШРС 1 50	ШРС 1 51	ШРС 1 52
ШРС 1 53	ШРС 1 54	ШРС 1 55	ШРС 1 56	ШРС 1 57	ШРС 1 58

Ассортимент выпускаемых модификаций шкафов ШР 11 ( шкафы распределительные силовые ):

ШР 11 73701 22	ШР 11 73701 54	ШР 11 73702 22	ШР 11 73702 54	ШР 11 73703 22	ШР 11 73703 54
ШР 11 73707 22	ШР 11 73707 54	ШР 11 73708 22	ШР 11 73708 54	ШР 11 73704 22	ШР 11 73704 54
ШР 11 73705 22	ШР 11 73705 54	ШР 11 73706 22	ШР 11 73706 54	ШР 11 73709 22	ШР 11 73709 54
ШР 11 73510 22	ШР 11 73510 54	ШР 11 73511 22	ШР 11 73511 54	ШР 11 73712 22	ШР 11 73712 54
ШР 11 73713 22	ШР 11 73713 54	ШР 11 73514 22	ШР 11 73514 54	ШР 11 73715 22	ШР 11 73715 54
ШР 11 73516 22	ШР 11 73516 54	ШР 11 73517 22	ШР 11 73517 54	ШР 11 73718 22	ШР 11 73718 54
ШР 11 73719 22	ШР 11 73719 54	ШР 11 73520 22	ШР 11 73520 54	ШР 11 73721 22	ШР 11 73721 54
ШР 11 73522 22	ШР 11 73522 54	ШР 11 73523 22	ШР 11 73523 54

Типы шкафов серии ШРС 1 и ШР 11 не вошедшее в этот список будут изготавливаться по вашему проекту или
согласно опросному листу (мы сделаем расчеты).

Свяжитесь с нами по Viber

Размеры и характеристики

Габариты шкафов изменяются в зависимости от их модели, типа исполнения, предназначения. Для промышленного пользования применяются шкафы, высота которых составляет от 1700 до 2100 мм, шириной до 700 мм и глубиной около 200, хотя последний параметр может быть увеличен из-за необходимости размещения в коробе специального оборудования. Максимальную высоту можно получить путем соединения нескольких моделей, при этом получаются не моноблочные конструкции, а спаренные. Модели нестандартных размеров можно изготовить под заказ, однако современный производитель предоставляет клиентам множество разновидностей товара.

Модернизированные шкафы для частного или офисного пользования представляют собой компактные конструкции с красивым дизайном. За счет изменения внутреннего оборудования уменьшаются и их габариты. В общем, с основными характеристиками изделия можно ознакомиться легко, если умело расшифровать условные обозначения. Так, код изделия содержит следующие данные, которые помогут легко ознакомиться с нужными параметрами:

• номер разработки;
• вид установки и тип исполнения (напольное, настенное, вмонтированное);
• высота, ширина шкафа;
• степень защиты оболочки;
• номер схемы шкафа.

Наружные размеры шкафа – не единственная характеристика, на которую следует обратить внимание

Немаловажное значение имеет расстояние между рейками, которое обеспечивает нормальное расположение оборудования. Вес конструкции – тоже играет огромную роль, ведь тяжеловесные изделия увеличивают нагрузку на напольное покрытие

Вес конструкции – тоже играет огромную роль, ведь тяжеловесные изделия увеличивают нагрузку на напольное покрытие.

Существуют следующие технические характеристики, которые помогают осуществить правильный выбор изделия:

• номинальное напряжение;
• номинальный ток вводного аппарата;
• частота;
• род тока;
• количество фаз.

Чтобы легче было разобраться в характеристиках подобной мебели, все основные данные собраны в таблице.

Характеристика	Значение
Номинальный ток, А	250-400
Количество групп предохранителей	От 2 до 8
Номинальная частота, Гц	50
Номинальное напряжение изоляции, В	660
Степень защиты по ГОСТ 14254	IP22 IP54 IP00 со стороны дня
Климатическое исполнение по ГОСТ 15150: ШРС 1 ШР 11-ХХХХ-22 ШР 11-ХХХХ-54	УЗ УЗ, УХЛЗ У2

Виды

Шкафы различаются по следующим параметрам:

• по функциональным особенностям: вводные, распределительные, аварийные;
• по степени защиты: уличные, внутренние экземпляры;
• по типу исполнения: настенный, напольный или встраиваемый шкафы;
• по используемому материалу: металлические или пластиковые.

В зависимости от функционала, щиты могут быть распределительными, служащими для подсчета потребляемой электроэнергии. Вводное устройство является подтипом предыдущего, устанавливается как в жилых домах, так и в промышленных цехах. Аварийный шкаф в большинстве случаев монтируется на предприятиях с целью моментальной подачи электроэнергии с дополнительного источника – генератора, из-за возникновения поломок в сети. Нужно отметить, что электрическая схема для шкафов может меняться в зависимости от потребностей заказчика и составленного проекта.

Шкафы уличного исполнения отличаются повышенной степенью влагоустойчивости, герметичностью, что позволяет их эксплуатировать в суровых зимних условиях. Выбор того или иного экземпляра зависит от предполагаемого места установки. Уличный шкаф выдерживает следующие условия эксплуатации:

• температура окружающей среды в пределах от -40 до +400 градусов;
• установку на высоте до 2 км над уровнем моря;
• обладает высокой степенью защиты, однако не предполагает монтаж во взрывоопасной среде, содержащей токопроводящую пыль, агрессивные газы и пары, разрушающие изоляцию или металл.

Настенный шкаф предусматривает надежное крепление монтажной панели к стене. Крепятся они исключительно к вертикальной поверхности посредством специальных монтажных скоб через предусмотренные для этой цели отверстия. Очень часто такой тип шкафов используется для монтажа оборудования на улице или в промышленных помещениях. Эти массивные изделия подходят для организации многочисленных потоков электроэнергии.

Напольными шкафами целесообразно дополнять дизельные или газовые электростанции с очень сложным форматом работы. Такие конструкции используются для обеспечения мер безопасности, защиты людей от поражения электрическим током при транспортировке энергии по проводам, находящимся под высоким напряжением.

Если при подключении конкретного объекта к электропитанию используется объемное оборудование или его количество велико, тогда предпочтение отдают напольным шкафам сварной конструкции, изготовленным из листового металла.

Поверхность корпуса обязательно должна обладать антикоррозионными свойствами. Оборудование внутри шкафа крепится посредством специальных DIN реек, как правило, это:

• элементы автоматики;
• УЗО;
• счетчики и другие.

К корпусу металлического агрегата обязательно подводится защитное заземление. Защита от непреднамеренного контакта обеспечивается открывающейся на 180 градусов дверцей, ну, а качественный замок позволяет надежно запирать шкаф и предотвратить кражу дорогостоящего оборудования. Все коммуникации к напольной модели подводятся либо снизу, либо с тыльной стороны.

Встраиваемые конструкции требуют больших временных и финансовых затрат для их монтажа, зачастую стоимость деталей тоже отличается. Их лучше предпочесть для монтажа оборудования внутри помещений или жилых домов. Также их использование целесообразно в помещениях с агрессивной средой.

Металлические шкафы изготавливаются из стали, их поверхность окрашивается специальным методом порошкового напыления, который гарантирует долговечность и стойкость покрытия. Эта разновидность шкафов более устойчива к внешним воздействиям, отличается прочностью и надежностью. Пластиковые модели отличаются более красивым внешним видом, однако уступают металлическим по своим функциональным свойствам.

Одно из новшеств, которым обладает система электрическая распределительная – шкаф пластиковый двухсторонний. Он обеспечивает быстрый монтаж, легко подстраивается под тип помещения, а разборный корпус позволяет перевозить его по частям.

Аварийный

Вводный

Встраиваемый

Металлический

Напольный

Настенный

Пластиковый

Уличный

Технические характеристики шкафов ШРС-1 и ШР11

— рабочее напряжение 3-х фазного переменного тока – 380 В;
— номинальная частота сети – 50 Гц;
— максимально допустимое значение ударного тока, выдерживаемого шкафом – 10 кА при номинальном рабочем токе 250 А и 25 кА при токе в 400 А.
Основные технические данные и типоисполнения шкафов в зависимости от применяемых схем приведены в таблице №1.

Таблица №1 Типоисполнение шкафов ШРС1 ШР11

Тип шкафа	Ном. ток шкафа, А	Количество групп и номин. токи отходящих линий	Габаритная ширина, мм	Схема главных цепей по рисунку 2
ШРС1	ШР11	60 (63) А	100 А	250 А
-20УЗ -50У3	-73701-22 У3, УХЛ3  -73701-54 У2	250 200	5	–	–	500	а
-21УЗ -51У3	-73702-22 У3, УХЛ3  -73702-54 У2	250 200	–	5	–
-22УЗ -52У3	-73703-22 У3, УХЛ3  -73703-54 У2	250 200	2	3	–
-23УЗ -53У3	-73504-22 У3, УХЛ3  -73504-54 У2	400 320	8	—	–	700
-24УЗ -54У3	-73505-22 У3, УХЛ3  -73505-54 У2	400 320	–	8	–
–	-73506-22 У3, УХЛ3  -73506-54 У2	400 320	–	–	8
–	-73707-22 У3, УХЛ3  -73707-54 У2	400 320	–	3	2	500
-27УЗ -57У3		400 320	–	5	2	700
-26УЗ -56У3		400 320	–	–	5
–	-73708-22 У3, УХЛ3  -73708-54 У2	400 320	–	–	5	500
-25УЗ -55У3	-73509-22 У3, УХЛ3  -73509-54 У2	400 320	4	4	–	700
-28УЗ -58У3	-73510-22 У3, УХЛ3  -73510-54 У2	400 320	2	4	2	700
–	-73511-22 У3, УХЛ3  -73511-54 У2	400 320	–	6	2	700	б
–	-73512-22 У3, УХЛ3  -73512-54 У2	400 320	8	–	–
–	-73513-22 У3, УХЛ3  -73513-54 У2	400 320	–	8	–
–	-73514-22 У3, УХЛ3  -73514-54 У2	400 320	–	–	8
–	-73515-22 У3, УХЛ3  -73515-54 У2	400 320	4	4	–
–	-73516-22 У3, УХЛ3  -73516-54 У2	400 320	2	4	2
–	-73517-22 У3, УХЛ3  -73517-54 У2	400 320	–	6	2
–	-73518-22 У3, УХЛ3  -73518-54 У2	400 320	8	–	–	700	в
–	-73519-22 У3, УХЛ3  -73519-54 У2	400 320	–	8	–
–	-73520-22 У3, УХЛ3  -73520-54 У2	400 320	–	–	8
–	-73521-22 У3, УХЛ3  -73521-54 У2	400 320	4	4	–
–	-73522-22 У3, УХЛ3  -73522-54 У2	400 320	2	4	2
–	-73523-22 У3, УХЛ3  -73523-54 У2	400 320	–	6	2

Виды

Подразделяются шкафы силовые по нескольким критериям.

Наименование критериев	Описание	Выполняемые функции
Количество выполняемых функций	Оборудование, предназначенное для узкого профиля задач	Установка производится на отопительные системы
Многофункциональное	Используются распределительные щиты для питания станочного оборудования
По установке	Напольные	Устанавливаются на прочном горизонтальном основании
Навесные	С предусмотренными технологическими отверстиями для осуществления закрепления на вертикальной плоскости
Встраиваемые	Обычно эти шкафы индивидуального изготовления и выполняются специально, чтобы разместить предполагаемое оборудование в проемах, нишах или иных пазах в стенах
*Обеспечение удобства при обслуживании	Установка внутренняя	Для зданий, сооружений,
Установка наружная	Шкаф распределительный наружный выбирается исходя из, какого климатического исполнения. Установка производится на открытом воздухе
Классификация по конструкции	Комплексные пункты: квартирные, этажные и осветительные	Применяются для приема, передачи и распределения энергии в жилых домах
Низковольтные шкафы	Выбираются для промышленных целей
Работающие от источника бесперебойного питания	При возникновении аварийных или чрезвычайных ситуаций, вследствие развития аварий
Шкаф вводно-распределительный, функционирующий от двух независимых между собой источников питания	Широко применяется для решения ответственных производственных задач
Многофункциональное оборудование	С помощью его одновременно осуществляется прием, учет, распределение энергии и защита от возможных нештатных ситуаций

*В обоих случаях защита корпусного элемента обязательна. По этому параметру несложно определить приемлемые эксплуатационные характеристики.

Встраиваемый

Навесной

Напольный
