Кухонные выдвижные системы для хранения: основные характеристики, полезные советы по выбору

Сборка выдвижных ящиков своими руками

Все детали готовы к сборке, пора и приступать. Перед началом работ проклеивается кромка элементов. Делается это предельно просто – с помощью не сильно нагретого утюга и тряпки. Кромка при этом укладывается красивой стороной кверху, а затем по ней несколько раз проходятся утюгом (крепление будет более надежным).

После этого тряпка удаляется. Далее все протирается сухой тряпкой, обрезаются лишние края с помощью ножа. Все ребра дополнительно необходимо обработать с помощью наждачной бумаги. В результате должна получиться весьма симпатичная картина.

Под конфирматы в изделии сверлятся отверстия диаметром 8 мм, а в торец – 5 мм. Разметка для направляющих на ящике может находиться в любом удобном положении, однако лучше всего, если эта линия будет проходить посередине изделия.

Варианты расположения

Есть несколько способов размещения бутылочниц. Как правило, это зависит от того, подо что конкретно планируется использование.

Выделяют два основных типа:

  • встраиваемый;
  • автономный.

Первая модель подходит для установки в шкаф кухни. Автономная конструкция не зависит от уже имеющегося гарнитура. Устанавливают ее в произвольном месте. Это целиком независимый от дизайна кухни элемент. Различают бутылочницы и по числу полок:

  • двухуровневые;
  • трехуровневые.

В первом случае можно помещать высокие бутылки. Трехуровневые карго рассчитаны на большее число предметов, однако они имеют ограничения по высоте. При выборе того или иного варианта нужно ориентироваться на то, что именно планируется размещать. Для маленьких контейнеров или посуды отлично подойдет бутылочница в три уровня. А для стандартных емкостей с растительным маслом лучше выбрать вариант с меньшим количеством этажей.

Нижний шкаф

Эта площадь подойдет под расположение карго для стиральных средств, масел в высоких и объемных емкостях, бутылок вина и прочих алкогольных напитков. Здесь удобно хранить не только утварь, но и кухонные полотенца. Целесообразно размещать карго вблизи мойки или стиральной машины. Средства для посудомоечной техники при этом всегда будут под рукой.

Верхний шкаф

В этой части кухонной мебели бутылочницы часто используют для специй и приправ. Это сохраняет травы в чистоте и порядке – в них не попадет влага и загрязнения. Удобно располагать карго неподалеку от варочной поверхности.

Шкаф-колонна

Данный вариант встраивания – выгодное дизайнерское решение практически для любой кухни. Такое расположение планируется еще на этапе проектирования гарнитура. Для того чтобы все выглядело гармонично, учитывают размещение бутылочницы рядом с единым фасадом. Также карго в форме шкафа-колонны часто располагают около холодильника.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

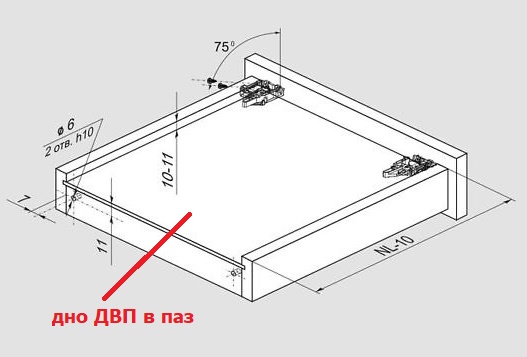

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

  1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
  2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
  3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
  4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Сборка коробки гарнитура

Любой кухонный гарнитур обязательно имеет шкафы, тумбы, ящики и секции, основой которых является короб из четырех досок. Такие коробки могут быть напольными, настенными или имеющие в качестве опоры только поверхности других мебельных элементов. При сборке коробов рекомендуется придерживаться следующих инструкций:

  1. Боковины короба крепятся ко дну и верху на конфирматы. Под эти специальные «шурупы» в скрепляемых поверхностях заранее просверливают соответствующие по размеру отверстия. Обычные гвозди и шурупы не подходят для качественной и долговечной стяжки деревянных поверхностей.

    Применение мебельных саморезов допускается в качестве скрепления только в маленьких коробках, которые не рассчитаны на большую нагрузку от помещенной в нее кухонной утвари.

  2. Если при заводской сборке отсутствуют отверстия и метки для установки держателей полок и приемных направляющих, то самостоятельно места установки фурнитуры выводятся с помощью уровня. Все конструкционно связанные пары держателей или направляющих должны лежать в строгой горизонтальной плоскости.
  3. При расчете способа монтажа коробки необходимо учитывать, что конфирматы должны скреплять доски в горизонтальном положении. Если после окончательной установки короба конфирматы окажутся в вертикальном положении, то сила гравитации может сделать такое крепление весьма ненадежным.
  4. В качестве задней стенки небольшого короба обычно выбирают тонкий лист из ДСП или фанеры. Такой лист пристегивается к задней части короба с помощью многочисленных мелких гвоздиков или обшивается строительным степлером. Использовать толстые задние стенки в малых коробах нерационально, за исключением некоторых видов декоративных секций гарнитура.

Также важно знать, что диагонали собранного короба должны быть равны. Это будет свидетельствовать об их изначальной соразмерности и правильном позиционировании по отношению друг к другу

Если диагонали не равны – значит, при монтаже была нарушена геометрия короба либо при первоначальной примерке стенок были упущены расхождения в размере досок.

Диагонали короба должны быть равны.

Возможности использования

Угловыми считаются секции, с помощью которых стыкуются части Г-образной или П-образной кухни. Возможности их наполнения зависит от:

  • положения – выбор механизмов для нижних секций шире из-за большей глубины;
  • предназначения – под мойку или сушку, для посуды, продуктов или бытовой химии есть адаптированные устройства;
  • нахождения в них строительных объектов (широкие короба, наличие большого количества труб может помешать установке и выдвижению механизмов);
  • формы, размеров шкафов и способа их открывания.

Используемые шкафы могут быть двух вариантов.

  • В виде многоугольника, у которого либо одна широкая дверца, либо состоящая из двух частей. Способ открывания широкой дверцы может быть обычным. Фасад, состоящий из двух частей, может складываться гармошкой вбок. Всевозможные лифты в этом случае не применяются из-за невозможности крепления. Размер широких сторон равен 600 мм.
  • В виде прямоугольной пристыковочной секции, к которой присоединяется другая, образующая прямой угол. Дверца может быть выдвижной или распашной. Длина такой секции обычно равна 1000, 1050 или 1200 мм. При этом ширина дверцы, соответственно, может быть 400, 450 и 600 мм.

Верхний ярус

Чаще всего в верхнем шкафчике над мойкой делают сушилку для посуды. По сути, это правильно. Но не совсем удобно. Как правило, он довольно глубокий, а ставить посуду удобно только с краю. Устанавливать второй уровень сушки нерационально, потому что ее внутренний угол будет находиться еще дальше. Лучше поместить сушилку в ближайшем по соседству шкафу.

Они могут быть:

  • закрепленными внутри шкафа (ось, соединяющая все уровни, может располагаться по центру или сбоку, чтобы можно было разместить более широкие вещи);
  • прикрепленными к дверце (в этом случае уровни представляют собой полукруги).

В зависимости от формы шкафа полочки карусели бывают:

  • круглыми;
  • адаптированными, с выемкой (перед закрытием все полки нужно поворачивать выемкой вперед, иначе шкаф не закроется).

Обычно для изготовления поворотных механизмов используют нержавейку, реже – дерево. Дно уровней может быть сплошным или сетчатым (не подойдет для мелочей, но способствует вентиляции воздуха). Дно и другие детали, выполненные из пластика, менее надежны и прослужат меньше.

Их можно разделить по количеству уровней:

  • два подходят для шкафов высотой 720 мм;
  • три – для 960 мм;
  • четыре – для настольной секции (устанавливается на столешницу), но если нужно разместить высокие вещи, один уровень можно на время убрать.

Нижние модули

Если в нижнем кухонном шкафу установлена мойка или большую его часть занимают трубы, то вариантов выдвижных систем немного. Это могут быть:

  • мусорные ведра, контейнеры для хранения и сортировки;
  • всевозможные бутылочницы, держатели или корзины для бытовой химии.

Кидать мусор в ведро, поставленное в шкаф, неудобно так же, как и вытаскивать его оттуда каждый раз. Облегчить процесс и избавиться от промахов можно с помощью ведер, закрепленных таким образом: при открывании дверцы ведро выезжает наружу, а крышка остается внутри.

Но также место под мойкой можно использовать для хранения чистящих средств, щеток, салфеток. Предметы можно хранить в контейнерах или специальных держателях. Для безопасности детей есть специальные устройства с замками – в них помещают опасные жидкости.

Если угловой шкаф пуст, вариантов его заполнения гораздо больше.

Выдвижные ящики

Их можно смело располагать в скошенной секции. Конечно, ширина ящика одинакова по всей его длине, и не охватывает боковые зоны шкафа. Но пользоваться ими значительно удобнее. Высокие предназначаются для крупных предметов, дополнительный рейлинг поможет их удержать. А низкие – для столовых приборов и прочих мелочей.

«Волшебные уголки» и «карусели»

В нижних шкафах могут использоваться такие же поворотные механизмы, как и в верхних. Только размер подбирают соответствующий.

Еще одно интересное устройство – выдвижные полки. Чтобы процесс поворачивания был легким, им придают специальную форму. Небольшие бортики способствуют фиксации предметов. Полки могут выдвигаться по очереди или одновременно.

Есть специальная система корзин, расположенных на разных уровнях. Благодаря этому в них можно поставить посуду, разную по высоте и размеру. Вся конструкция двигается плавно и бесшумно, стоит лишь открыть дверь.

Пользоваться всеми вышеперечисленными устройствами приятно и удобно. У них есть лишь один недостаток – они существенно повышают стоимость мебели, в которую установлены. Однако годы удобства это компенсируют.

Сборка выдвижных ящиков своими руками

Сделать выдвижные ящики самостоятельно абсолютно не трудно, но такая работа требует предельной точности, и намётанный глаз.

Чтобы начать все работы, необходимо определиться с месторасположением будущего изделия. Непременно померьте глубину шкафа, чтобы знать размеры соответствующей фурнитуры.

Выбор и расчёт направляющих


Есть два вида направляющих: роликовые и полного выката. Вторые удобнее в использовании.

Разметить положение направляющих ответственное дело, хотя и не сложное

Тут важно быть внимательным. Главное — начать производить все замеры сверху

При разметке учитывается половина высоты верхнего фасада. Крепить направляющие нужно будет на линию разметки.

Измерьте проём, где будет установлен ящик, и его высоту. Ширину готового изделия необходимо уменьшить на 25 мм, т. к. ширина направляющих равна 12,7 мм.

Деталировка ящиков

  • фасады;
  • боковые части;
  • стенки ящиков передние и задние.

Если все же вы решитесь самостоятельно делать распил, то длину всех деталей лучше всего размечать с помощью упора, а не рулетки. Любой ящик имеет дно, значит нужно и его вырезать. Для этих целей подойдёт оргалит, детали прикручивают к готовому изделию.

Чтобы собрать изделие, нужен стандартный крепёжный набор:

  • конфирматы;
  • саморезы разной длины.

Процесс изготовления


К торцу нужно приложить кромку, включить утюг почти на всю мощность, и приложить его к краю.Чтобы не было заусениц на заготовке, зашкурьте её, используя наждачную бумагу.

Для крепёжных элементов необходимо сделать отверстия 8 мм в диаметре. Отверстие в торце будет равно 5 мм. Далее, крепится направляющие, они, как правило, проходят посередине ящика.

Выдвижные элементы полного выката продаются в паре, перед установкой их нужно разъединить. Если вы делаете ящики для шкафа, то крепить нужно направляющие на внутреннюю сторону шкафа, и на наружную сторону ящика. Не забудьте отступить 3 мм от края внутренней стенки шкафа при крепеже направляющих.

Чтобы установить эти элементы ровно, нужно придерживаться несложных правил:

  1. Просверлите на фасаде небольшую дыру для установки ручек.
  2. Приложите выдвижные элементы и с обратной стороны закрепите через просверлённые отверстия. Далее, нужно выдвинуть ящик, и в нормальном положении закрепить направляющие внутри. После всех этих этапов крепёж необходимо вывернуть.
  3. Теперь нужно досверлить отверстия, чтобы можно было установить ручку.

Вот таким нехитрым способом можно самому сделать выдвижные ящики. Если все работы вы сделаете правильно, то конструкция будет правильно работать, а это главное. Если всё же где-то вы видите недочёты, или неправильную работу изделия, проверьте свои расчёты ещё раз, возможно была допущена ошибка. В этом случае всё придётся исправлять.

Пробуйте, и у вас обязательно получится. Ведь всегда лучше смастерить что-то самому, чем искать аналогичное изделие в магазине.

Виды выдвижных систем для кухни

Вариаций выдвижных систем для кухни очень много. Это обусловлено с количеством утвари, в которую ее можно установить. Однако их все можно подразделить на несколько функциональных групп, различающихся по месту установки и применению. Ниже будут рассмотрены самые популярные из них: горизонтальные, вертикальные, угловые и оригинальные системы. Каждый вид обладает собственными функциональными особенностями, а также местом размещения.

Горизонтальные

Данный вид выдвижных систем для кухни является одним из наиболее популярных. По внешнему виду такие конструкции представляют собой корзины с крупным дном, которые крепятся на специальную фурнитуру. А на их фасаде располагается классическая панель с ручкой для выдвижного ящика.

Горизонтальная выдвижная система для кухни

Устанавливаются подобные конструкции чаще всего в кухонные шкафы вместо стандартных полочек.

Вертикальные

Вертикальные выдвижные конструкции — более редкое явление на кухне. Связано это с тем, что в стандартной мебели нет для них место. Поэтому они устанавливаются в незанятое пространство.

Варианты вертикальных выдвижных систем для кухни

Например, на кухонном столе ножки прикреплены к столешнице не по краям. Соответственно, пространство там свободное. Такое место является оптимальным для встраивания вертикальных выдвижных систем. Фурнитура крепится на боковые стороны стола, а на них уже устанавливается конструкция.

Крепление вертикальной выдвижной системы хранения

Подобный подход позволяет задействовать больше пространства кухни, не добавляя новых элементов в количество мебели. Эргономичность вертикальных выдвижных систем очень высока. Ведь они устанавливаются туда, куда ничего больше поставить не получится, а не занимают свободное пространство.

Вертикальные выдвижные системы отличаются высокой эргономичностью

Угловые

Популярным видом выдвижных систем для кухни являются угловые. Стык двух стен — самое неудобное место для установки мебели. Ведь потом из нее трудно что-либо достать. В таких ситуациях подобные конструкции оптимальны.

Они бывают типа «карусель», когда вместе с панелью ящика выдвигаются из стены под углом. В такой ситуации все внутреннее пространство можно заставить кухонными принадлежностями, а после их станет легче доставать.

Угловая выдвижная система для кухни типа “карусель”

Отдельным подвидом угловых систем можно выделить боковые ящики. По функциональным особенностям они в точности такие же, как и обычные. Но различаются по внешнему виду. Их лицевая панель посередине загнута под углом 90 градусов, а ручка крепится на обеих полученных гранях.

Угловая система хранения с выдвижными ящиками

Такая тип установки требует переделывания внутренних стенок, чтобы угловая система могла нормально двигаться. Но и по внешнему виду она будет очень примечательно, ведь такое решения редко можно встретить на кухне дома.

Оригинальные

К оригинальным видам выдвижных систем для кухни относятся все те решения, которые не попадают под классификацию горизонтальных, вертикальных или угловых конструкций.

Это цельные изделия определенных размеров. Подходят для встраивания в заданное место. В основном они выполняют функцию, которая не связана с хранением кухонных вещей. Чаще всего являются вспомогательным предметом. Ярким примером встроенных систем оригинального типа является разделочная доска. Она устанавливается в стол, а при необходимости выдвигается оттуда.

Выдвижная разделочная доска, встроенная в стол

Нельзя сказать о том, что какой-то вид выдвижных систем для кухни. Они просто выполняют не совсем одинаковые функции. А различаются по месту установки. Для создания кухни, которая будет полностью оборудована данными конструкциями, следует использовать несколько видов или их все. В таком случае комната получится максимально эргономичной и современной.
