Вентилятор для вытяжки на кухню: виды, способы установки, преимущества и недостатки

Правила выбора вентилятора для вытяжки

При выборе канального вентилятора для вытяжки в первую очередь учитывают его размеры и производительность

Не менее важно учесть материал изготовления, функциональные характеристики и класс защиты. Например, в помещении с повышенной влажностью устанавливают модель во влагозащищенном корпусе

Мощность и размеры

Объем воздушных масс, проходящих через прибор за единицу времени, называют мощностью. Параметр характеризует только период работы вентилятора. Производительность напрямую связана с габаритами и скоростью вращения лопастей. Ее измеряют в метрах кубических в час. Самые мощные агрегаты достаточно большие, а их лопасти вращаются со значительной скоростью.

Оптимальный диаметр бытовых канальных вентиляторов составляет 10-12,5 см. В общественных заведениях устанавливают модели диаметром 16-20 см. Варианты большего сечения в быту не используют. Они подходят для установки в производственных помещениях.

Материалы изготовления

Подбирая качественный и надежный вентилятор для вентиляции, учитывают, из каких материалов он изготовлен. Чаще всего в бытовых целях используют модели из пластика. Они отличаются легкостью и простотой монтажа. Низкая термостойкость материала неважна, потому что эксплуатируют при нормальных комнатных температурах.

На производстве устанавливают канальные вентиляторы из алюминия или оцинкованной стали. Из-за большего веса их сложнее монтировать, используют дополнительные фиксаторы для надежного закрепления. Для производственных помещений подходят только модели, выдерживающие температурные перепады, экстремальные условия эксплуатации и значительные нагрузки.

Советы по установке

Чтобы подключенная вытяжная система работала оптимально, требуется соблюдать определенные правила техники безопасности в процессе подбора и расположения вентиляторного узла:

1. Независимо от того, каким способом монтируется вентилятор, его полагается водружать на достаточной высоте. При этом локальные точки возможного притока воздуха должны находиться на максимальном отдалении. Подобное расположение гарантирует, что воздух в помещении будет циркулировать наилучшим образом.
2. Категорически запрещается устанавливать кухонный вентилятор там, где окружающий воздух прогревается выше 40-60º С (например, выше кухонных плит или каминных решеток).
3. Если вентиляторы монтируются в помещениях, где функционируют устройства с открытым пламенем (либо стоят плиты, в которых отсутствуют регулируемые дымоходы), то необходимо обеспечение достаточного притока воздуха.
4. Электровентиляторы, устанавливаемые в ванных комнатах, должны располагаться на внушительном расстоянии от тех мест, где принимаются водные процедуры.
5. Душевые кабинки необходимо оборудовать исключительно низковольтными вентиляторами либо устройствами, встроенными в воздуховоды.

Поскольку напряжение в сети может значительно колебаться, то электронные компоненты блоков управления вентиляторов могут преждевременно выйти из строя. Поэтому если в помещении используются люминесцентные лампы-индикаторы включения/выключения, способные вызвать скачки напряжения, то вентиляторы для вытяжки подключаются через сетевые фильтры.

Самостоятельный монтаж вентиляторов

Если есть желание существенно сэкономить деньги, то возможно смонтировать вытяжной вентилятор своими руками. В особенности это имеет смысл тогда, когда требуется небольшая модернизация уже работающего вентиляционного комплекса.

Встречаются варианты, когда вентилятор с круглым креплением предстоит установить в прямоугольной шахте. В таком случае надо воспользоваться переходником, который фиксируется дюбелями или полимерным клеем.

Можно резюмировать: наибольшей популярностью пользуются бытовые вытяжные вентиляторы, в которых элемент с лопастями фиксируется на оси электродвигателя. Агрегаты могут включаться вручную через встроенный таймер. Встречаются варианты, когда в цепь включено дополнительное устройство с предохранителем. Для устойчивой работы вентиляторов их монтируют в местах наиболее удобного забора воздуха.

Виды кухонных вентиляторов

Производители бытовой техники предлагают нам вентиляторы для кухни почти одинаковые по своей конструкции. В основе механизма лежит ротор, который содержит на себе лопасти, разной формы. При работе устройства, лопасти вращаются и создают направленный поток воздуха.

В зависимости от типа ротора вентиляторы бывают:

1. Аксиальные (осевые). Это наиболее распространенный тип вентиляторов. Его особенность в том, что воздух перемещается по направлению оси, на которой закреплены лопасти. Аксиальные вентиляторы нашли свое применение именно в частных домах и квартирах. Помимо кухни, осевые вентиляторы устанавливают в ванных комнатах или санузлах.
2. Радиальные (центробежные). Отличие радиального вентилятора заключается в его лопастях. Их форма спиральная. Механизмы центробежных вентиляторов используется на больших промышленных предприятиях, на больших кухнях ресторанов. В домашних условиях радиальный вентилятор используется крайне редко.
3. Диаметральные. Отличается особой формой ротора — цилиндрическая форма. А стенки его, загнутые внутрь, играют роль лопастей. Когда ротор вращается, воздух захватывается лопастями и равномерно удаляется в вентиляционную шахту.Такой вид вентиляторов также не слишком популярен для домашнего использования. Чаще его приобретают для больших кухонь, ресторанного типа.

Вытяжные вентиляторы бывают разных типов

Помимо представленных трех типов, существует еще одно устройство канального типа. Это вентиляторы крыльчатого типа, их устанавливают не в помещении, а в самой вентиляционной шахте.

При установке канального механизма, внешний вид кухни абсолютно не страдает, так как снаружи стены остается лишь защитная решетка. Это большой плюс.

В зависимости от места установки вентиляторы бывают:

1. Оконные. Вентиляторы монтируются непосредственно в кухонное окно, и выводят загрязненный воздух прямо на улицу.
2. Стеновые. Вентиляторы устанавливаются на стене кухни. Можно установить на наружной стене, тогда он будет работать по принципу оконного вентилятора.

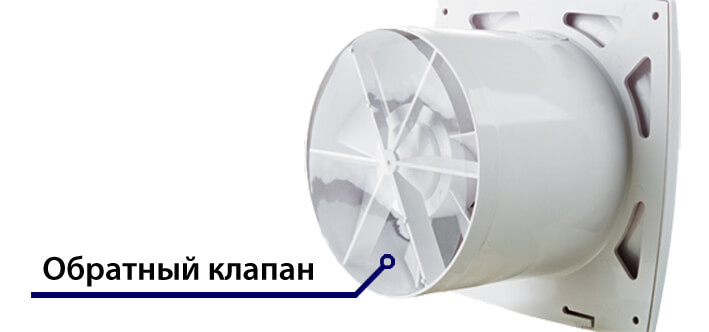

Вытяжной вентилятор с обратным клапаном

Можно установить на внутренней стене. В этом случае вентилятор будет удалять воздух в вентиляционную шахту.

Место установки определятся лично вами. Но при этом учитывайте наличие вентиляции в вашем доме. Также специалисты рекомендуют монтировать вентилятор как можно выше к потолку, но при этом ближе к варочной поверхности — непосредственному источнику.

Разновидности

Существуют 3 группы подобной кухонной техники: канальные, настенные и оконные.

Канальный вентилятор монтируется непосредственно в воздуховод, в помещение выходит его лицевая часть с декоративной решеткой, трубка с обратным клапаном направлена в вентиляционную шахту. Внутри устройство имеет следующие детали:

• электродвигатель от сети переменного тока мощностью 100 – 400 Вт;
• аэродинамическая крыльчатка с лопастями;
• шариковые подшипники для эффективного вращения;
• резиновые вставки для снижения вибрации при работе;
• обратный клапан.

На передней панели в продвинутых моделях могут быть кнопки управления режимом работы, но часто такие вентиляторы работают в автоматическом режиме.

Канальные вентиляторы имеют маленький вес и легко монтируются в отверстие в стене. Их достоинства по сравнению с другими типами – это высокий КПД работы, бесшумность, надежность и долговечность, универсальность.

По форме корпуса канальные вентиляторы могут быть прямоугольными, квадратными и круглыми. Выбрать модель можно в зависимости от форм и размеров вентиляционного отверстия. Наиболее распространены устройства с квадратной лицевой частью с размерами примерно 150 на 150 мм.

Настенные вентиляторы для кухни монтируются внутри комнаты, а воздухообмен происходит через трубу-вытяжку, которая идет от обратного клапана устройства в вентиляционное отверстие или на улицу через окно. Вытяжные трубы обычно изготавливаются из тонкого алюминия, который не подвержен воздействию влаги и высоким температурам. Такие вентиляторы могут быть установлены и на вытяжку над плитой, внутрь ее корпуса.

Преимущества настенных вентиляторов следующие:

• такой прибор может быть установлен в наиболее требуемое для проветривания место, например над газовой плитой;
• существуют модели с большой мощностью и широкими лопастями, которые эффективно осуществляют воздухообмен в любой кухне;
• их корпуса прочные и долговечные;
• простое устройство позволяет легко производить ремонт и обслуживание.

Недостатки настенных вентиляторов – это отбирание свободного пространства в кухне, необходимость делать надежные крепления в стене или на потолке, более высокий уровень шума и потребляемая мощность, чем у канальных типов.

Оконный вентилятор имеет примерно такое же устройство как и канальный, только корпус его может быть уже, чтобы удобно вписываться в форточку по толщине. Он осуществляет воздухообмен с улицей, что при комфортной погоде даже удачно, так как в комнату поступает свежий уличный воздух, а не посторонние запахи из других квартир через вентиляционную шахту. Но при сильном морозе он может создать на кухне нежелательный холод. Монтаж такого устройства в оконном проеме может вызвать сложности: надо удобно зафиксировать его в форточку, подвести электропитание.

Вытяжка на кухне, где каждый день готовится еда, в любом случае необходима. Если в доме установлена газовая плита, то даже пара проведенных часов вблизи нее может вызвать головную боль и недомогание. Для электроплит вытяжка тоже актуальна, она позволит создать в зоне готовки регулярную свежую атмосферу, не вызывающую дискомфорта. Наиболее эффективный вариант — это вытяжной зонт. Формы и дизайн могут быть разнообразные, но принцип один – основание с широкой площадью, охватывающей всю плиту, которое сужается кверху с выводом в воздуховод.

Для бытового использования на кухне применяют различные разновидности и материалы вытяжных зонтов. Они могут быть в форме пирамиды или призмы, обтекаемые в виде купола или прямоугольные.

Чаще всего для изготовления корпуса используют нержавеющую сталь с различными покрытиями, предохраняющими от влаги, копоти, создающими приятный блестящий или матовый оттенок. В нижней части вытяжки имеются фильтры для воздуха и для улавливания жировых пятен, на передней панели есть кнопки управления и индикаторы.

Вытяжной вентилятор расположен внутри корпуса такой вытяжки, мощность его должна обеспечивать надежный вертикальный поток воздуха. В большинстве случаев зонт соединен с воздуховодом с вентиляционным отверстием, труба может тянуться несколько метров. Такие модели также требуют подводки электропитания.

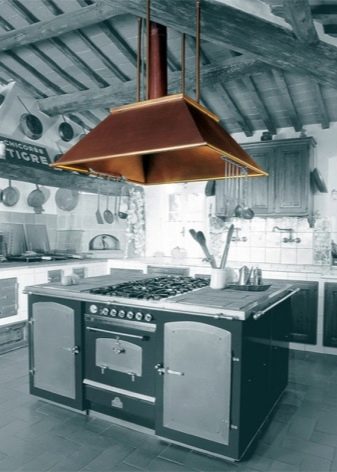

Кроме привычных моделей вытяжных зонтов, в современном дизайне кухни нередко используются островные варианты, когда плита находится посреди комнаты. Выводящая труба в этом случае расположена вертикально. Существуют и пристенные модели, которые крепятся к вертикальной поверхности под небольшим наклоном. Они примечательны тем, что практически не забирают у кухни свободного пространства.

Советы по выбору и установке

Покупать модель вентилятора для кухни надо, прежде всего по показателям его мощности. Для этих устройств есть особая величина – кратность воздухообмена, которая определяется отношением объема, поступающего за 1 ч внутрь воздуха и объема помещения. Для кухонных разновидностей этот показатель составляет 6 – 12. Умножив кратность воздухообмена для данного аппарата на объем кухни, можно получить его рабочую мощность. От нее зависит, будет ли справляться вентилятор с обеспечением свежего воздуха в комнате.

В технических паспортах устройств может быть указана рабочая мощность в Ваттах. Но она не является решающим показателем эффективности, на воздухообмен влияет также размер и форма лопастей, тип кожуха и обратного клапана, скорость вращения и направление потока.

Большинство современных моделей вентиляторов для кухни имеют шумовой порог 35 дБ, который немного превышает уровень шума при шепоте – 30 дБ. Стоит выбирать не только мощные, но и бесшумные товары, которые не принесут дискомфорта от назойливого звука.

Вентиляторы время от времени нуждаются в чистке лопастей и защитных решеток. Поэтому стоит учитывать при покупке легкость доступа к этим деталям.

Любой тип вентиляторов необходимо устанавливать вверху кухни – ближе к потолку, где наиболее сосредоточен несвежий теплый воздух. Но не следует монтировать устройство в зоне, где температура воздуха более 50-60 ºС, от чего детали и рабочая часть могут прийти в негодность. Места подведения электричества к вентиляторам должны быть надежно изолированы и защищены от влаги.

Но если бюджет не позволяет, а комнату проветривать нужно, то можно установить компактный настенный или канальный вентилятор вместо вытяжки. В дальнейшем, когда появится возможность установки более сложной системы, его можно будет перенести в ванную, кладовку или туалет.

Как проверить вентиляцию

Если у вас имеется вентиляция в доме, но есть ощущение, что запахи плохо уходят или воздух влажный, есть легкий способ проверить качество и интенсивность воздухообмена.

Достаточно горящую свечу или спичку поднести к вентиляционному отверстию.

Когда система работает полноценно, пламя может погаснуть. Если пламя не двигается, еле колеблется или угол наклона меньше 45 градусов, это свидетельствует об отсутствии или слабой тяге, что и приводит к застою воздуха.

Еще один способ проверки – лист обычной бумаги, который нужно поднести к отверстию шахты. Когда вытяжка хорошо работает, лист бумаги прилипнет к решетке.

Основные и дополнительные функции вентилятора

Основное функциональное назначение канального вентилятора заключается в удалении из помещения отработанных, застоявшихся, влажных или неприятно пахнущих воздушных масс. Приточные устройства подают порции свежего воздуха в дом.

Некоторые разновидности имеют набор дополнительных функций:

• Обратный клапан защищает от создания перевернутой тяги в канале, когда прибор не работает. Эта функция удобна для многоквартирных домов, в которых при определенных погодных условиях (летняя жара) воздух из каналов выше расположенных квартир попадает в помещения ниже.
• Модели с датчиками влажности и температуры хороши тем, что сами оценивают характеристики воздушных масс, автоматически включаются при отклонении показателей от нормы. Их преимущество в энергоэкономичности, ведь они работают только тогда, когда это действительно необходимо.
• Функция реверса позволяет запускать вращение вентилятора в обратном направлении. В этом случае прибор будет не удалять воздух из помещения, а подавать порции свежих воздушных масс внутрь. Модели с реверсом устанавливают на кухнях и в других жилых комнатах.

Установка устройства

Установка вентилятора – работа сложная и кропотливая, но при желании ее можно выполнить своими руками.

1. Оконный вентилятор на кухню можно монтировать в любое время года. Сначала выберите окно, находящееся как можно ближе к плите, нанесите на него разметку, а затем вырежьте в стекле отверстие, подходящее по размерам к вентилятору. Подготовьте прибор к установке согласно инструкции, вставьте в отверстие и закрепите его на окне. Проследите чтобы лопасти не задевали стенок. Подключите устройство к электросети и проверьте как оно работает.
2. Настенный вентилятор устанавливают в том месте, где проходит вентиляционная шахта. Просверлите отверстия в этой части стены, установите патрубок и вентилятор, закрепите его и подключите устройство к электросети.

Какими бывают вытяжные вентиляторы?

Современный рынок предлагает потребителям большую линейку вытяжной техники. Такие вентиляторы для вытяжки предназначены для кухонь и санузлов. Можно говорить о следующих видах этого оборудования:

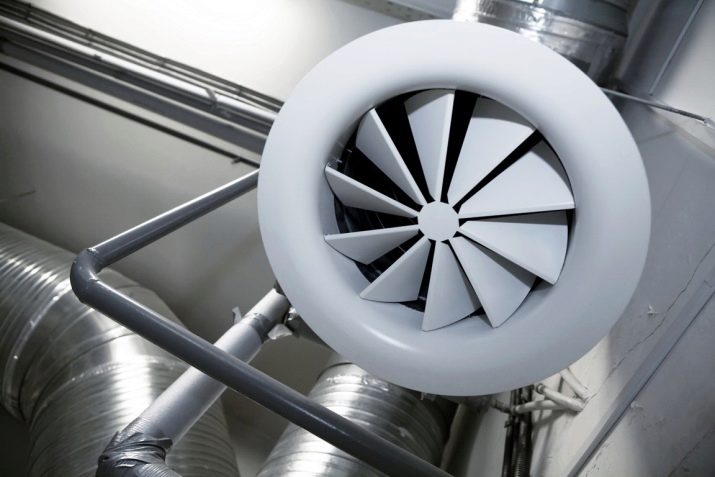

Осевой вентилятор для вытяжки

1. Канальные. Такая техника монтируется в пространстве самого воздухопровода. Существуют вытяжные вентиляторы для кухни, рассчитанные на установку в круглых и вентиляционных каналах прямоугольного сечения. Некоторые канальные устройства дополнены системами, контролирующими уровень влажности. Присоединенные к ним датчики отключения сберегают технические ресурсы. Канальные вентиляторы имеют защищенные от влаги корпуса, позволяющие эксплуатировать подобные устройства во влажных средах.
2. Бесшумные. Такие вентиляторы для вытяжки привлекают почти полным отсутствием шума в процессе работы. Подобные характеристики важны в тех случаях, когда принудительные вентиляционные системы монтируются в жилище с небольшой кубатурой (к примеру, в однокомнатных квартирах).
3. Бытовые. Такие версии устанавливаются в помещениях, для того чтобы отработанный воздух возвращался. Подобная циркуляция воздуха необходима для кухонь и санузлов. В современных зданиях многие жильцы многоквартирных проектов зачастую устанавливают вентиляционные системы, которые врезаются в пространство центральной магистрали. Шахта утрачивает герметичность, а массы отработанного воздуха с загрязнениями и примесями проникают в соседние квартиры. Здесь пригодятся дополнительные вентиляторы, работающие в тандеме с обратными клапанами в автоматическом режиме.
4. Центробежные. Перед тем как выбрать нужную систему, полезно знать, что такие комплексы монтируются для обслуживания промышленных мощностей, поскольку не всегда эти системы можно возвести в домашних условиях. Их спиралевидные корпуса похожи на улитки. Конфигурации лопастей, их размеры определяют скоростные (производительные) характеристики комплекса.
5. Осевые. Наиболее распространенный тип изделия. Подобная популярность объясняется наличием максимально эффективных факторов. Кухонный вытяжной вентилятор легко монтируется, а управление не представляет особого труда. Благодаря высокой производительности подобные системы способны обслуживать помещения различной площади.

Конструкции вентиляторов

Кухонные вытяжные вентиляторы разных моделей почти не отличаются в плане конструкции: в каждой главным элементом является ротор с вращающимися лопастями. Главное различие моделей – в типах ротора.

1. Осевой или аксиальный – один из самых распространенных моделей. Успех модели заработала его конструкция – лопасти вращаются вокруг оси и передвигают воздух вдоль нее. Осевой — универсален: его устанавливают на кухни или в санузлы частных домов или городских квартир.
2. Радиальный, иначе называемый центробежным. Отличаются от прочих вентиляторов спиралевидной формой лопастей. Модели такой конфигурации редко приобретают для домашнего использования, чаще всего радиальные вентиляторы устанавливают в крупных предприятиях или ресторанах.
3. Диаметральный так же как и радиальный обычно устанавливают в ресторанах, такое устройство на кухню в частный дом или квартиру редко попадает. Форма этой модели вентилятора – цилиндрическая, при вращении ротора воздух уводится в вентиляционную шахту.
4. Канальный. Его отличие в том, что прибор устанавливают в вентиляционный канал, а не в помещении. Достоинство – такая модель не портит стиль кухни, потому что наружу выглядывает одна решетка. Однако не всякая шахта подойдет для монтажа канального вентилятора. Прибор сделан из материала, не поддающегося воздействию влаги, а потому такую модель можно установить даже в самых влажных помещениях.

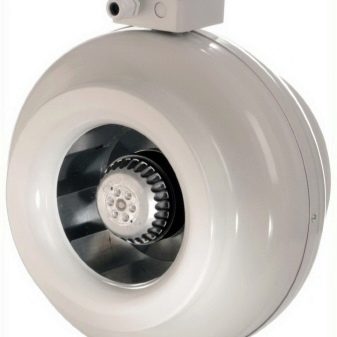

Канальный вытяжной вентилятор устанавливается в вентиляционный канал

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.

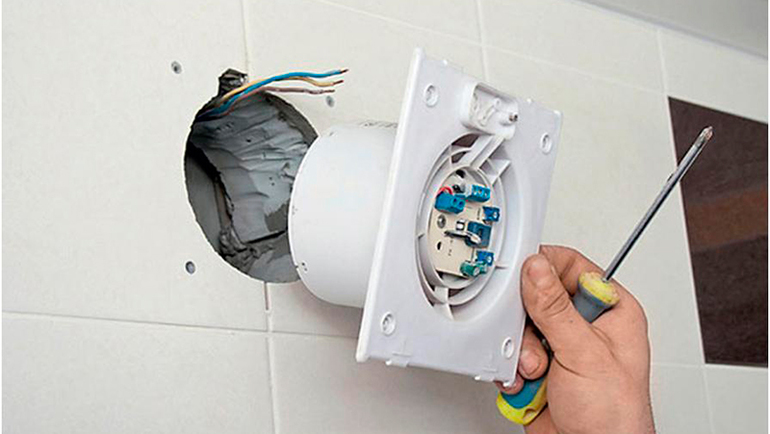

2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

Декоративная роль вентилятора

О практичности и пользе кухонного вентилятора мы убедились. Но не стоит забывать и о его эстетичности.

Подбирайте внешнюю защитную часть вентилятора соответственно стилю вашей кухни.

Вытяжные вентиляторы бывают различной формы, размера и дизайна.

Большинство вентиляторов производят из белого пластика, который не подвержен воздействию солнечных лучей. Это значит, что цвет защитной сетки не испортится, а точнее не пожелтеет. Что очень часто случается с техникой белого цвета.

Декоративный вытяжной вентилятор

Есть и другие цветовые решения вентиляторов: бежевый, молочный, кофейный, серебристый и др. В крайнем случае, вы всегда можете самостоятельно изменить дизайн защитной решетки.

Ведь именно там больше всего источников для загрязнения воздуха: варочная поверхность, духовой шкаф, микроволновая печь, кухонные комбайны, моечные машины, иногда и стиральные машины на кухне.

Все они выделяют тепло и нагревают воздух на кухне, а что еще хуже, все они выделяют разные запахи, которые могут быть несовместимы друг с другом. Например, запах стиральной таблетки в посудомоечной машине вряд ли подогреет наш аппетит.

Поэтому все выделяемые запахи на кухне нужно немедленно удалять.

Так как основное вытяжное устройство улавливает лишь пары и запахи над плитой, остальная площадь кухни остается незамеченной, особенно пространство под потолком. Тем более что вытяжка не возвращает свежий воздух в дом.

Именно для этой части кухни и нужен вытяжной вентилятор. Он и очистит воздух на кухне и заменит его свежим.

Тандем вытяжки и вентилятора  защитит квартиру от неприятного запаха, прекрасно справиться с очисткой воздуха на кухне в самые краткие сроки и сохранит здоровье всей семьи.

Виды

Далее для общего понятия описаны, какие виды устройств существуют, в чем их преимущества и какой вытяжной вентилятор выбрать для ванны или туалета.

По конструкции

Осевой вентилятор – конструктивно состоит из корпуса, как правило, цилиндрической формы, лопастей и мотора. Лопасти размещены на роторе мотора и имеют угол наклона ~45 градусов. Преимущества вентиляторов осевого типа: производительность, низкое энергопотребление, невысокий уровень шума и бюджетность.

Радиальный или центробежный вентилятор – состоит чаще всего из закрученного в форме улитки корпуса, в центре которого размещен полый цилиндр с лопатками-лопастями. При подключении к двигателю цилиндр приводит в движение лопасти, они захватывают воздух и нагнетают его в спиралевидный корпус, где под воздействием центробежной силы мощный и направленный поток воздуха вырывается наружу через патрубок.

Энергопотребление у центробежных вентиляторов выше (зависит от подключенного двигателя — центробежные модели могут не иметь в комплектации электродвигатель), как и уровень шума, но позволяют получить напор высокого давления.

По способу монтажа

Вытяжные вентиляторы для ванны и кухни делятся на три группы по способу монтажа: накладные, канальные и оконные.

Накладные или наружные крепятся на стену или потолок в месте расположения выходного отверстия вентканала. Такие модели просты в монтаже, не требуют специальных познаний и обеспечивают хороший воздухообмен.

Канальные устанавливаются непосредственно в сам воздуховод — требуют более тщательного монтажа и наличие виборозащиты. Без защиты от вибрации канальные вентиляторы могут создавать повышенный шум.

Оконные вентиляторы устанавливаются в форточки или оконные проемы и обладают рядом специфических характеристик из-за неблагоприятных условий работы — оснащены защитой от брызг и влаги, способны работать при существенных перепадах температур, и устойчивы к солнечным лучам.

По направлению потока

Бытовые вентиляторы способны работать не только на вытяжку воздуха, но и забор, т.е. обеспечивать приток свежего воздуха. Поэтому существует разделение моделей по направлению потока:

• вытяжные;
• приточные;
• приточно-вытяжные.

Приточные вентиляторы устанавливаются в местах с прямым выходом вентканала или отверстия на улицу. Приточно-вытяжные вентиляторы способны менять направление вращения лопастей и работать на приток или на вытяжку.
