Электрическая схема посудомоечной машины

Лучшие модели

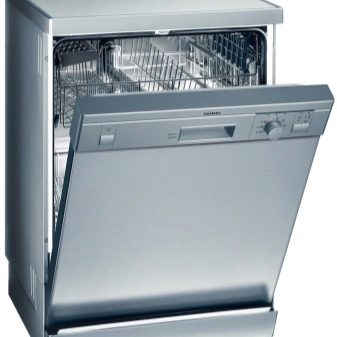

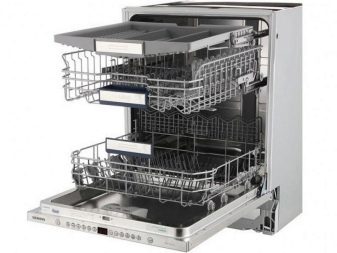

Самые высокие позиции среди потребителей занимает модель Siemens SN 66MO94. Это полноразмерная машинка, в которую можно поместить 14 комплектов посуды. Устройство осуществляет работу в 6-ти режимах, что позволяет выбрать наиболее подходящий способ мытья посуды, исходя от численности предметов и степени загрязнения.

Агрегат оснащается корпусом из прочной стали. В модели есть регулировка температурного режима. Покупатели хвалят бесшумность при работе и множество дополнительных функций. Машинка обладает достаточно высокой ценой, около 60000 рублей, но она вполне оправдывает устройство.

Предварительные работы перед монтажом ПММ

Существует два варианта установки посудомойки: самостоятельная и при помощи специалистов. В первом случае вы рискуете неправильно подключить машину, во втором придется расстаться с частью семейного бюджета.

Умений одного мастера порой бывает недостаточно, приходится вызывать бригаду специалистов: сборщика мебели, сантехника и электрика.

Услуги по установке встроенной техники предлагают компании, реализующие ее. За определенную плату в назначенное время приходит мастер-универсал, проводит все работы по подключению и проверяет исправность машины

Однако, если внимательно изучить инструкцию по монтажу, продумать подключение шлангов, найти или установить дополнительную розетку, можно и сэкономить, и приобрести новые умения, выполнив все самостоятельно.

Выбор места с учетом габаритов

Важный шаг – выбор места для монтажа. Для встраиваемой модели подходят мебельные модули первого уровня, то есть шкафы, стоящие на полу.

Но если вам приглянулась компактная мини-посудомойка, то с ее установкой немного проще – такую технику можно вставить на уровне пояса или груди (для удобства обслуживания).

Существует несколько условий выбора удачного места. Если их не соблюсти, в дальнейшем можно столкнуться с проблемами подачи/отвода воды или обслуживания ПММ.

Много сложностей по монтажу возникает, когда посудомойка интегрируется в уже установленный кухонный гарнитур. Приходится подгонять по размерам шкафы, а иногда демонтировать и переделывать часть мебели.

Рекомендуем позаботиться о месте для монтажа еще перед покупкой мебели. Это касается и остальной бытовой техники, требующей встраивания. Обычно сначала выбирают понравившиеся модели, а при составлении эскиза гарнитура учитывают их расположение и точные размеры. Рекомендации по выбору встраиваемой посудомойки мы привели в этом материале.

Подготовка инструментов и материалов

Производители встроенных ПММ иногда перечисляют в инструкции, какие инструменты могут пригодиться в процессе монтажа. Однако они рассчитывают на то, что предварительные работы уже произведены.

Если потребуются мероприятия по прокладке электролинии или врезке в трубу, то список необходимых предметов увеличится.

Для страховки и экономии времени следует запастись следующими инструментами:

• перфоратор или мощная дрель;
• разводной ключ;
• молоток;
• набор отверток, включающий плоские и крестовые;
• зубило;
• плоскогубцы;
• лазерный уровень;
• рулетка, угольник, карандаш;
• шуруповерт.

Кроме инструментов, потребуются детали для подключения. Бывшие в использовании элементы применять не рекомендуется – так снизится срок эксплуатации.

Для монтажа розетки нужно купить само эл/установочное изделие, подрозетник к нему, трехжильный медный кабель, дополнительное защитное устройство-автомат.

К розетке предъявляются особые требования: она должна быть «европейского» типа, с заземлением, желательно с защитой от влаги, полностью исправная, без повреждений

Для подключения воды потребуется металлический тройник для врезки в водопровод, фум-лента, кран для отсечения воды, резиновые прокладки, хомуты или стяжки для креплений.

Если сифон не предусмотрен для подключения еще одного сливного шланга, то его также придется поменять.

Подготовка места под машинку

Многие домашние умельцы часто игнорируют этот важный этап монтажа, приступая сразу же к установке ПММ, не подготовив место под технику. Это выливается в проблемы, которые возникают в ходе подключения — их можно было бы избежать, если место было готово заранее. Еще одно заблуждение пользователей в том, что место якобы нужно готовить только для встраиваемой модели — даже обычную стационарную посудомойку Electrolux сложно подключить без подготовки места.

Сначала продумайте, как установить технику, чтобы близость ко всем коммуникациям (электричеству, водоснабжению и сливу) была максимальной. Учтите, что расстояние до водных труб не должно превышать 3-метровой отметки, иначе на детали ПММ будет оказываться повышенная нагрузка.

Также позаботьтесь о таких моментах:

• Под технику нужно организовать ровное и прочное основание — современные ПММ весят от 17 до 60 кг, в зависимости от их типа и габаритов.
• Рядом обязательно должна быть точка подключения к холодному водоснабжению.

На заметку! Если вы решили подключиться к горячей водопроводной трубе, вначале убедитесь, что такая возможность предусмотрена производителем.

• Подготовьте возможность подключения к канализационнымстокам.
• И главное — подготовьте надежную розетку для подключения к сети. ПММ не запрещено подключать напрямую к электричеству, но безопаснее сделать это через стабилизатор напряжения .

Задуматься о прочной основе под громоздкую технику стоит обязательно, если на кухне хилые полы — особенно старые, со скрипучими и ходящими ходуном половицами. Если же пол вполне обычный (линолеум на надежной основе или плитка) с минимумом неровностей, можно пробовать устанавливать ПММ.

Отвод для забора холодной воды

Убедитесь в том, что кран-тройник уверенно встает под мойку между отводом на смеситель и трубой с водой, а шланг машинки без труда достает до места подключения. О процессе монтажа шланга поговорим позже.

Проверьте расстояние от сифона до местонахождения ПММ

Сливной шланг будет вставлен в боковой отвод сифона, и важно, чтобы его длины хватало для правильного подключения. Если длины шланга не хватает, лучше не надставлять его, а заменить более длинным (оригинальным, от Electrolux)

Если сифон не имеет отвода или в отвод уже подключена стиральная машина, нужно менять сифон на модель с дополнительным отводом или же набрасывать шланг на раковину, что не рекомендуется из соображений эстетичности и гигиеничности.

Проверка розетки

Сама розетка должна быть как минимум не «дешевый Китай» и выдерживать номинальную нагрузку прибора (причем иметь большой запас). Как мы уже говорили, лучше подсоединить машину не напрямую, а с помощью стабилизатора.

1. Подобрать машину в офлайн торговой точке — замерить все размеры и выступы и с учетом этих данных готовить нишу.
2. Вначале купить прибор, после чего заниматься изготовлением мебели.

Подготовка места

Начинающие мастера приступают к монтажу посудомойки Электролюкс с наскока, пренебрегая этапом подготовки места. А потом сталкиваются с проблемами по ходу установки, которых легко можно было бы избежать, если бы место было должным образом готово. Некоторые почему-то думают, что готовить место нужно только под встраиваемую посудомоечную машину, но на самом деле о месте следует заботиться всегда.

Прежде всего, нужно подумать, как так поставить свою новую «домашнюю помощницу», чтобы она размещалась удобно и была поближе к коммуникациям. Учитываете, что расстояние до канализационных и водопроводных труб не должно быть больше 3 м, в идеале, чем меньше такое расстояние, тем лучше.  Кроме того нужно позаботиться чтобы:

• под посудомоечной машиной было прочное и ровное основание;
• была организована точка подключения к холодной воде;

• была организована точка подключения к канализации;
• посудомойку можно было запитать от надежной розетки напрямую или (желательно) через стабилизатор напряжения.

Об основании нужно заботиться тогда, когда у вас в кухне напрочь прогнил пол, а основание сильно прогибается и скрипит. Если у вас обычный пол, то даже при наличии небольших неровностей и перепадов он подойдет. Дальше переходим к организации отвода для подачи холодной воды. На данном этапе достаточно убедиться, что кран-тройник встанет под раковину между отводом на смеситель и трубой с холодной водой, а шланг от посудомойки туда без проблем дотянется. Сам процесс установки крана опишем чуть позже.

Далее проверим расстояние от сифона до места установки посудомойки. Шланг для слива отработанной воды будет подключаться к боковому отводу сифона и надо, чтобы его длины хватило. Если шланг коротковат, его придется надставлять, а это дополнительные хлопоты. Если у вас установлен сифон без отвода, либо отвод уже занят стиральной машиной, придется покупать сифон со свободным отводом или кидать сливной шланг прямо через край раковины, а это крайне не эстетично.

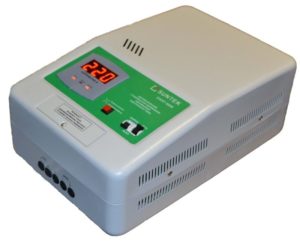

После этого проверяем розетку. Розетка должна быть надежной и выдерживать номинальную нагрузку, создаваемую посудомоечной машиной с большим запасом. Лучше подключаться не напрямую, а через стабилизатор для посудомойки. Данный прибор способен предотвратить повреждение электронной начинки посудомойки в случае скачка напряжения.

Встроенная посудомоечная машина должна четко входить в нишу. Для этого нужно замерить корпус машинки, не забывая о выступающих частях, а затем соотнести этот размер с габаритами ниши, в которую планируется встроить «домашнюю помощницу». В этом случае, надеется на производителя, который в характеристиках описал размеры своего детища, не приходится.

Приготовим все необходимое

Для установки посудомойки Electrolux необходимо небольшое количество инструментов и комплектующих. Меньше всего проблем с инструментами. Понадобится только отвертка, пассатижи, разводной ключ и строительный уровень. С расходными материалами чуть сложнее. Придется приобрести:

1. ФУМ-ку, изоленту ПВХ, герметик.
2. Сифон с отводом для подключения сливного шланга (штуцером).
3. Кран-тройник на ¾ из латуни или бронзы.
4. Проточный фильтр с сеточкой, для того чтобы крупный мусор из водопровода не попадал в посудомойку.
5. Тройник на канализационную трубу (в случае если заранее не был организован вывод канализации).

Список комплектующих значительно расширяется и становится дороже, если заранее как следует, не были подготовлены электрические коммуникации. При отсутствии нормальной розетки, необходимо купить:

• трехжильный электрический кабель на 2,5, медный (длина должна быть достаточной, чтобы доставала до щитка);
• влагостойкую розетку европейского стандарта;
• дифавтомат на 16А для защиты линии;
• стабилизатор напряжения (по желанию).

Если потребуется переделка коммуникаций, нужен будет перфоратор для подготовки штробы, отвертка-индикатор, кусачки. При отсутствии опыта работы с электропроводкой, лучше доверить это дело мастеру, но не оставляйте все как есть. Посудомойку нельзя подключать к старой розетке или к удлинителю, это опасно.
